Comience a crear dibujos técnicos bidimensionales instalando QCAD de código abierto en Ubuntu 22.04 LTS Jammy Jelly Fish usando la terminal de comandos.
Si busca una aplicación CAD gratuita y de código abierto en Linux para dibujar varios dibujos en 2D para interiores, piezas de máquinas, planos estructurales de construcción, diagramas y más, pruebe QCAD. Está disponible en ediciones comunitarias y profesionales para dibujo asistido por computadora (CAD) en dos dimensiones (2D).
Además de Linux, también podemos usarlo en Windows y macOS. Ofrece Bloques (agrupación); 35 fuentes CAD; Entrada y salida DXF y DWG (solo en versión profesional); Más de 40 herramientas de construcción y 20 de modificación; Herramientas de medición; Herramientas de línea de comandos (dwg2pdf, dwg2svg, dwg2bmp, etc.) y más…
A partir de Ubuntu 12.04, QCAD ya no se incluye en las fuentes. A cambio, el paquete QCAD instala el programa LibreCAD. LibreCAD utiliza la misma base de código que QCAD, pero la interfaz gráfica de usuario está adaptada a Qt4.
Su código fuente está disponible enGitHub.
Pasos para instalar QCAD 2D en Ubuntu 22.04 LTS Linux
Tiempo estimado de lectura:4minutos
Los pasos dados aquí se pueden usar para otras distribuciones de Linux basadas en Ubuntu, como POP OS, Linux Mint, Elementary, Zorin OS y más…
1. Actualizar Ubuntu 22.04
Aunque aquí no vamos a usar el administrador de paquetes APT para instalar QCAD, ejecute el comando de actualización del sistema para actualizar el sistema e instalar las últimas actualizaciones disponibles.
sudo apt update && sudo apt upgrade2. Descarga QCAD 2D para Linux
Como hemos discutido en la introducción de este tutorial, QCAD no está disponible para instalar usando el repositorio del sistema de Ubuntu 22.04. Por lo tanto, tenemos que descargarlo manualmente desde el sitio web oficial de esta aplicación CAD de código abierto.Aquí está el enlace para visitarlo.
Ve a la sección Linux y descarga la versión profesional de TRAIL para tu Ubuntu 22.04 Linux. No te preocupes, si quieres elcomunidadversión, luego lo conseguiremos en los próximos pasos.
3. Haz que el archivo RUN sea ejecutable
El archivo que ha descargado usando el navegador irá a ladescargasdirectorio. Por lo tanto, primero, cambie a eso:
cd DownloadsAhora, verifique si el archivo está allí o no:
lsSi el archivo descargado está allí, hágalo ejecutable:
chmod +x qcad-*-trial-linux-x86_64.run4. Instale QCAD para Ubuntu 22.04
Después de hacer que el archivo sea ejecutable, ejecute el comando dado que ejecutará el binario QCAD para instalar la aplicación en su sistema junto con la creación del iniciador de aplicaciones y los accesos directos del escritorio.
./qcad-*-trial-linux-x86_64.run5. Inicie el CAD de código abierto
Una vez finalizada la instalación, ejecute QCAD en Ubuntu usando la terminal, solo necesita escribir-qcado abra el Lanzador de aplicaciones y allí búsquelo. Cuando aparezca su icono, haga clic para ejecutarlo.

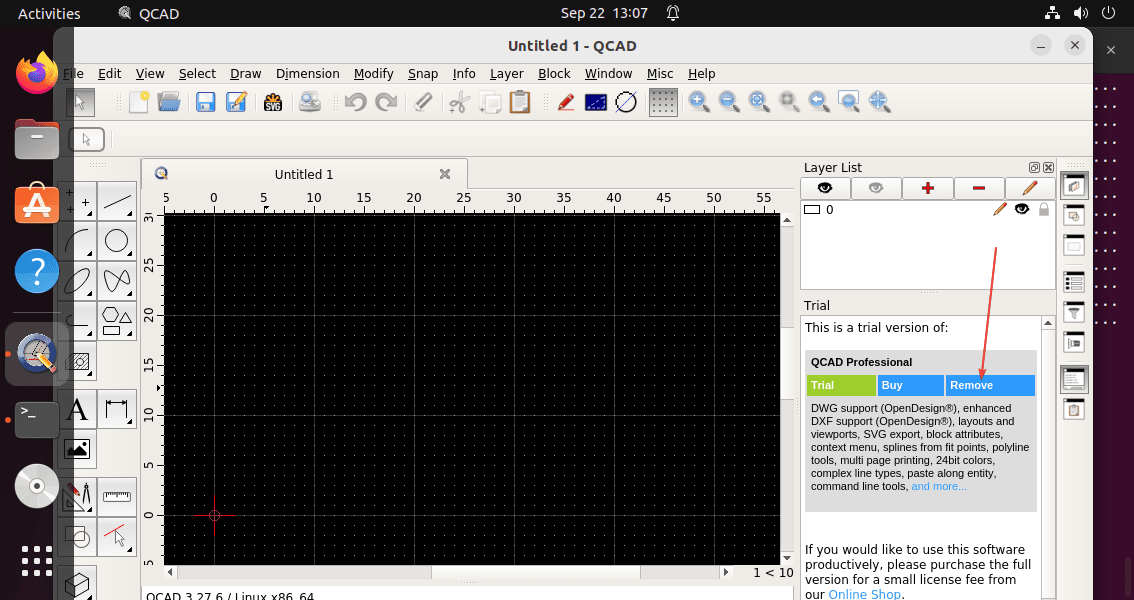

6. Convierte Trail profesional a la edición comunitaria
Por defecto tendremos la versión de prueba en nuestro Ubuntu 22.04 de QCAD. Ahora, si no necesita la licencia profesional, en lugar de comprarla, convierta su edición Trail Professional de QCAD en una edición comunitaria. Para eso, en su terminal de comando ejecute los comandos dados:
Cambiar aQCADdirectorio de instalación bajo/opt
cd /home/$USER/opt/qcad-*-trial-linux-x86_64/Ahora, ingrese elcomplementosdirectorio:
cd pluginsEliminar los complementos de la edición PRO:
sudo rm libqcaddwg.so libqcadpdf.so libqcadpolygon.so libqcadproj.so libqcadproscripts.so libqcadspatialindexpro.so libqcadtriangulation.soAhora, vuelve a abrir la aplicación y esta vez tendrás la edición comunitaria:
7. Cómo actualizar
Como hemos descargado e instalado manualmente la aplicación QCAD en Ubuntu 22.04, por lo tanto, cada vez que hay alguna actualización de versión, debe descargarla y ejecutarla como lo hicimos anteriormente.
8. Desinstalar o eliminar QCAD de Ubuntu 22.04
Para eliminar el QCAD por completo de su Ubuntu Linux, si ya no está en uso, podemos ejecutar el script de desinstalación disponible en su carpeta de instalación.
cd /home/$USER/opt/qcad-*-trial-linux-x86_64/./uninstallOtros artículos:
