Az összetett folyamatok PowerPointban való bemutatása sokkal világosabbá válik, ha folyamatábrákat használ a hosszú szövegblokkok helyett. A vizuális diagramok leegyszerűsítik a kommunikációt, és segítenek a közönségnek gyorsan megérteni a munkafolyamatokon vagy a rendszeren belüli folyamatokat, döntéseket és kapcsolatokat. A Microsoft PowerPoint két elsődleges módszert kínál a folyamatábrák létrehozására: SmartArt grafikák használatával vagy diagramok kézi felépítésével alakzatokkal. Mindkét módszer különböző előnyöket kínál a sebesség, a testreszabás és a diagramok összetettsége iránti igényétől függően.
Folyamatábra készítése SmartArt segítségével
A SmartArt gyors, leegyszerűsített módot biztosít az alapvető folyamatábrák beillesztésére a diákba. Ideális olyan egyszerű folyamatokhoz, ahol a bonyolult testreszabás helyett a tisztaságra és a sebességre szeretne összpontosítani.
1. lépés:Nyissa meg a PowerPoint-prezentációt, és navigáljon arra a diára, ahová be szeretné szúrni a folyamatábrát. AInsertlapon válassza kiSmartArt. Ezzel megnyílik a SmartArt Graphic párbeszédpanel, amely különféle diagramkategóriákat jelenít meg.

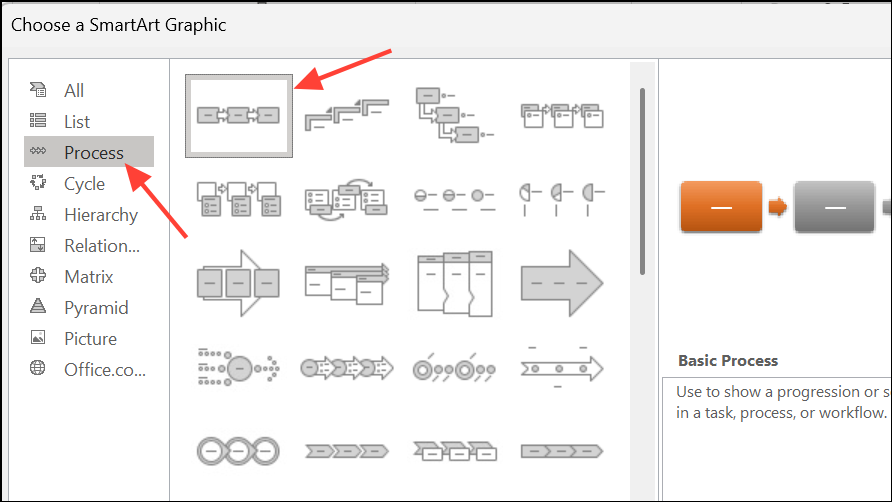

2. lépés:A párbeszédpanel bal oldali ablaktáblájában válassza ki aProcesskategória. Böngésszen az elérhető elrendezések között, és kattintson bármelyikre a nevének és leírásának előnézetéhez. A gyakori opciók közé tartozik az „Alapfolyamat” vagy a „Képek kiemelési folyamata”, ha képeket szeretne felvenni. KattintsonOKa kívánt elrendezés kiválasztása után.
ÖSSZEFÜGGŐ:A Microsoft PowerPoint lemaradása a prezentációk során

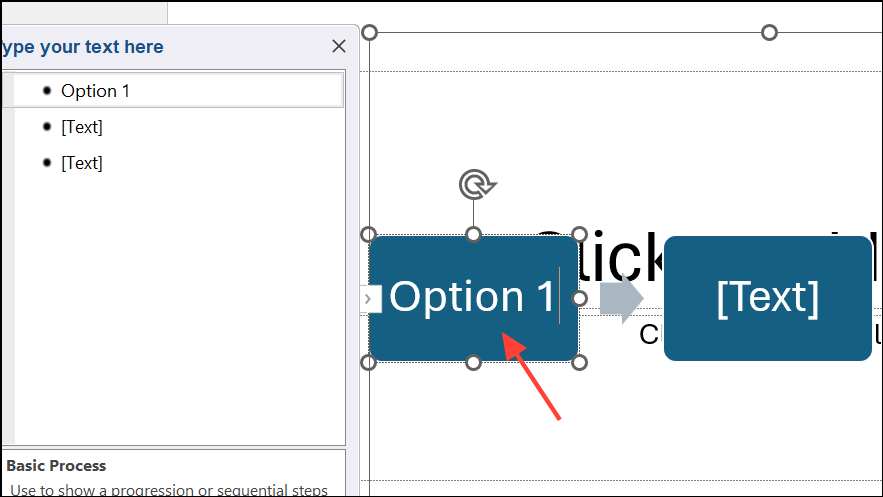

3. lépés:A folyamatábra megjelenik a dián. Cserélje ki a[Text]helyőrzőket a folyamat lépéseivel vagy elemeivel. Szöveget közvetlenül beírhat az alakzatokba, vagy használhatja a szövegpanelt (ha nem látható, válthat rá a SmartArt-tervezés lapról) a könnyebb szerkesztés és rendszerezés érdekében.

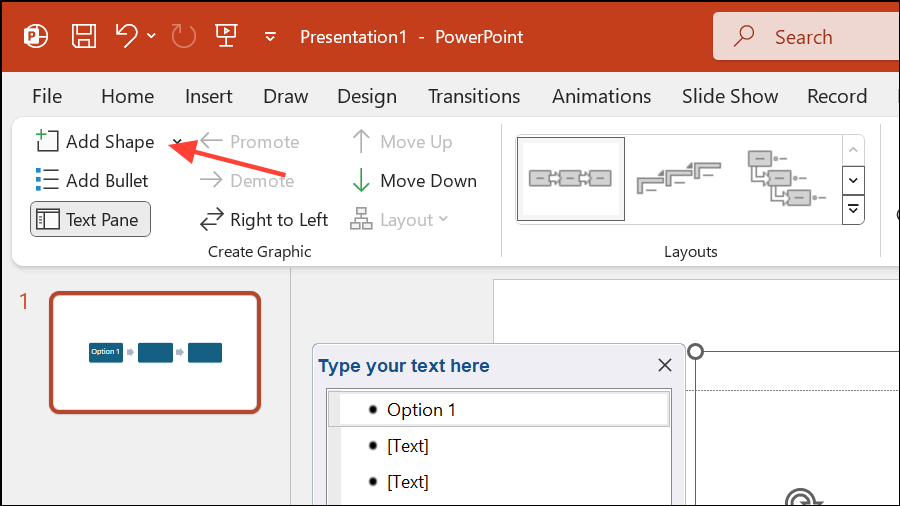

4. lépés:Lépések hozzáadásához vagy eltávolításához válassza ki a SmartArt-grafikát, és használja aAdd Shapegombot aSmartArt Designlapon. Alakzatokat szúrhat be egy kiválasztott lépés elé vagy után, vagy lépéseket távolíthat el egy alakzat kiválasztásával és megnyomásávalDeletea billentyűzetén.
5. lépés:Szabja testre a folyamatábra megjelenését a színek, stílusok és effektusok megváltoztatásával. Amíg a SmartArt grafika ki van választva, használja aSmartArt DesignésFormatlapok a színsémák beállításához, 3D effektusok alkalmazásához vagy az egyes alakzatok módosításához. Kattintson a jobb gombbal bármelyik alakzatra, és válassza kiFormat Shapea kitöltési, szegély- és átlátszósági beállítások finomhangolásához.

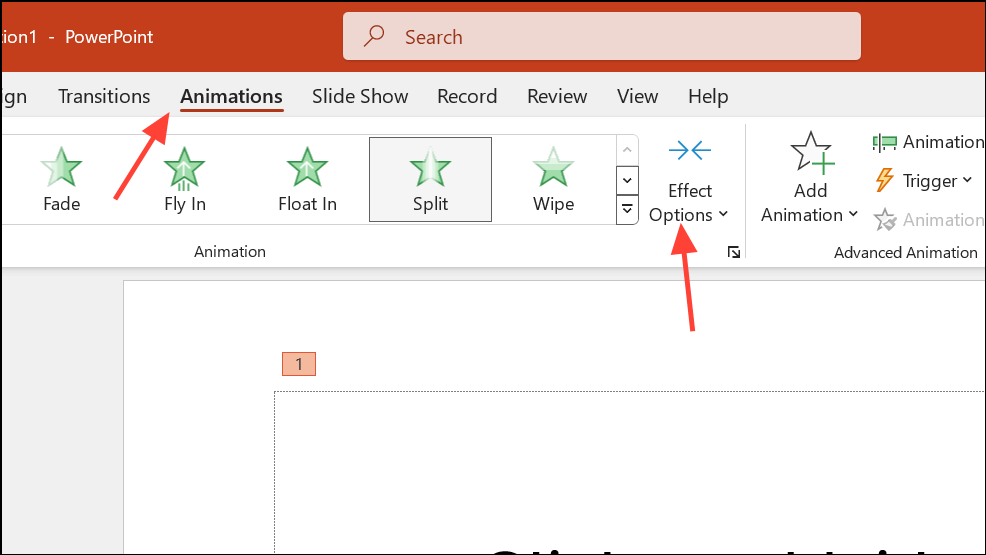

6. lépés:Prezentációk esetén animálhatja a folyamatábrát, hogy a lépéseket egymás után feltárja. Válassza ki a SmartArt grafikát, majd lépjen aAnimationsfület, és válasszon animációs effektust. HasználatEffect Optionshogy az animációt úgy állítsa be, hogy az egyes alakzatoknál „Egyenként” játssza le.
Folyamatábra készítése kézzel alakzatok használatával
Bonyolultabb vagy hagyományos folyamatábrák esetén – például egyedi folyamatábra-szimbólumokat, egyéni csatlakozókat vagy rugalmas elrendezést igénylők esetén – a diagram alakzatokkal történő manuális felépítése teljes ellenőrzést biztosít minden elem felett.

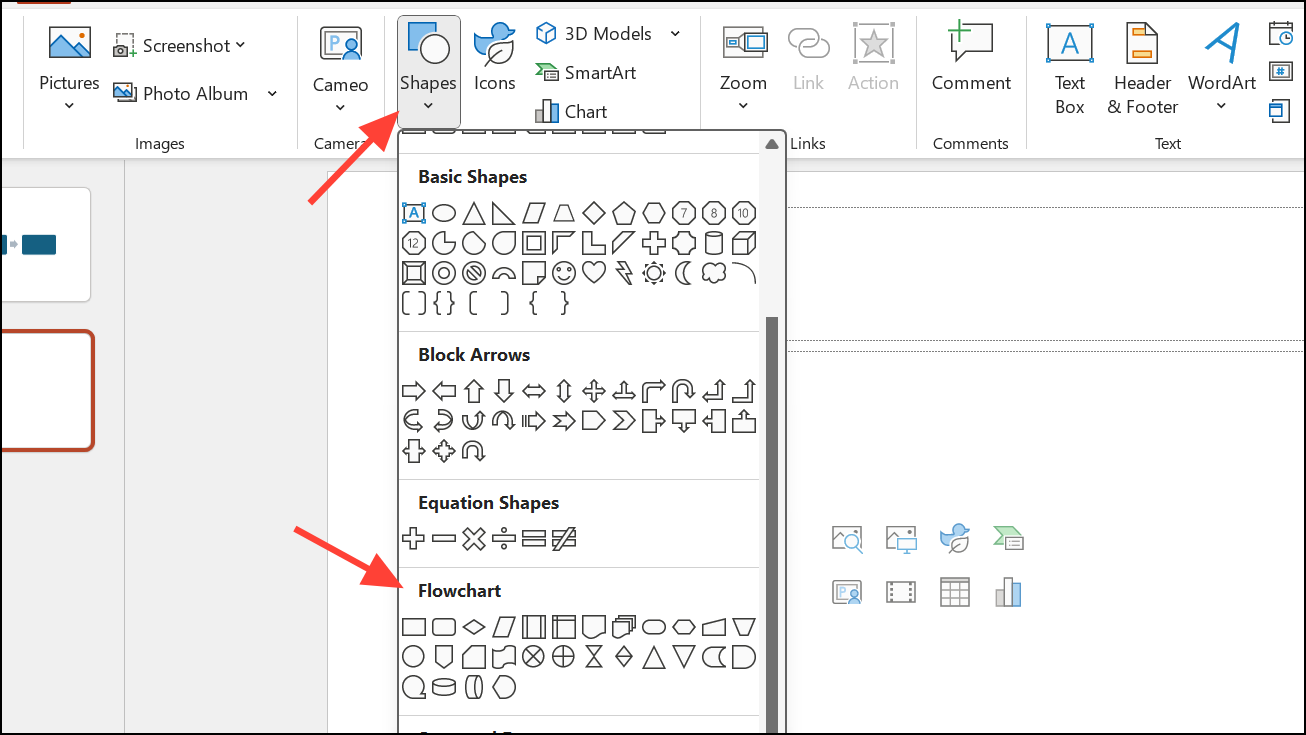

1. lépés:A céldián nyissa meg aInsertfület, és válassza kiShapes. Görgessen a „Folyamatábra” részhez, hogy hozzáférjen a szabványos szimbólumokhoz, például folyamatdobozokhoz, döntési gyémántokhoz, adatbevitelhez és egyebekhez. Vigye az egérmutatót mindegyik fölé, hogy megnézze a funkcióját.

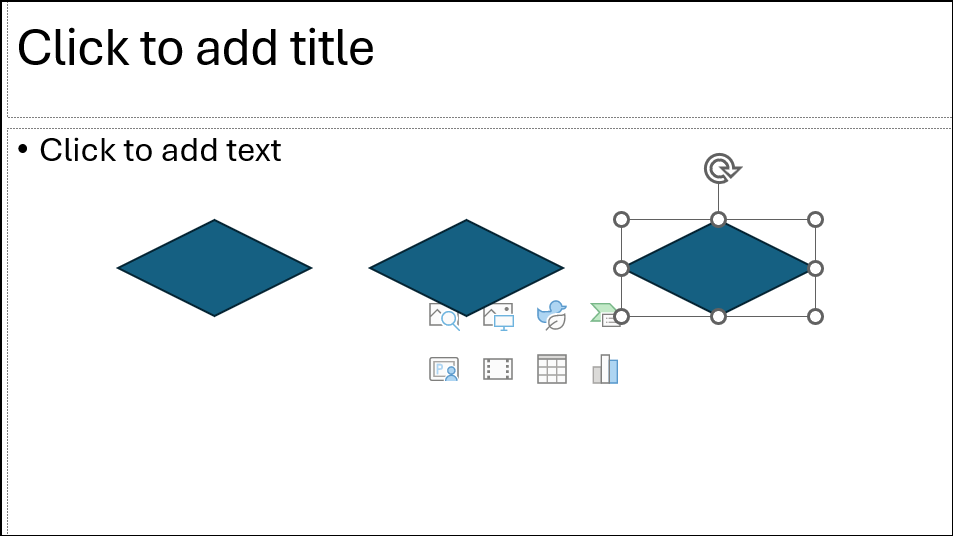

2. lépés:Kattintson és húzza az egyes szükséges alakzatokat a diára. Ismételt alakzatokhoz másolja és illessze be a következővel:Ctrl+CésCtrl+V, vagy gyorsan másoljon veleCtrl+D.

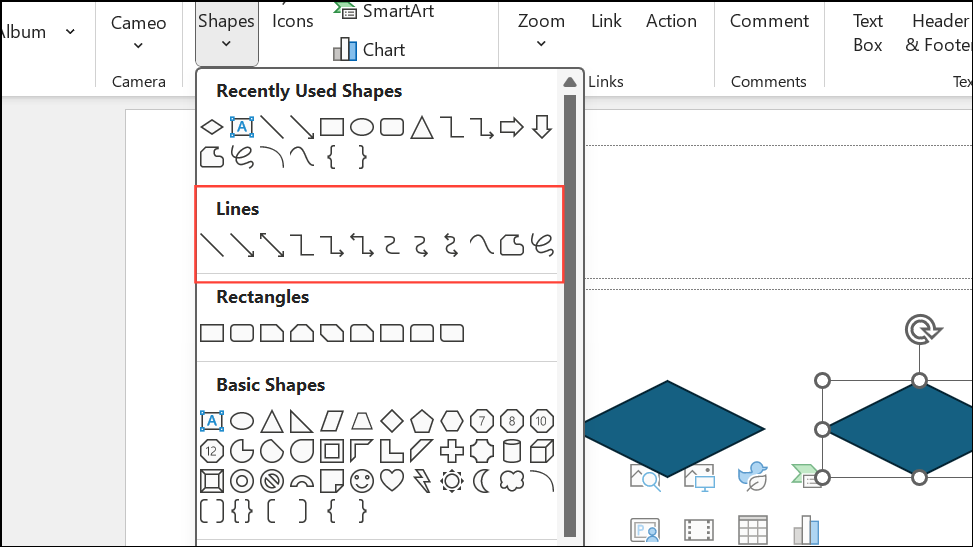

3. lépés:Az alakzatok összekapcsolásához és az áramlás meghatározásához térjen vissza a következőhözInsert > Shapesés válasszon egy nyilat vagy csatlakozót a „Vonalok” szakaszból. Rajzoljon vonalakat az alakzatok közé kattintással és az egyik alakzat széléről a másikra húzással. Használjon rögzítési pontokat a pontos igazításhoz.

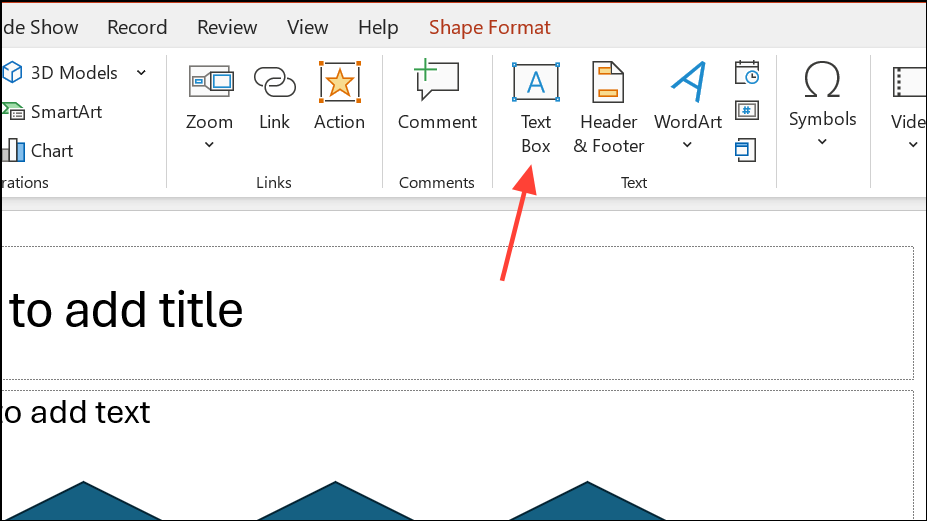

4. lépés:Szöveg hozzáadásához válasszon ki egy tetszőleges alakzatot, és gépeljen bele közvetlenül. A nyilak vagy csatlakozók címkézéséhez használja aText Boxeszköz aInsertlapon. Rajzolja meg a szövegdobozt a vonal közelében, és írja be a címkét.

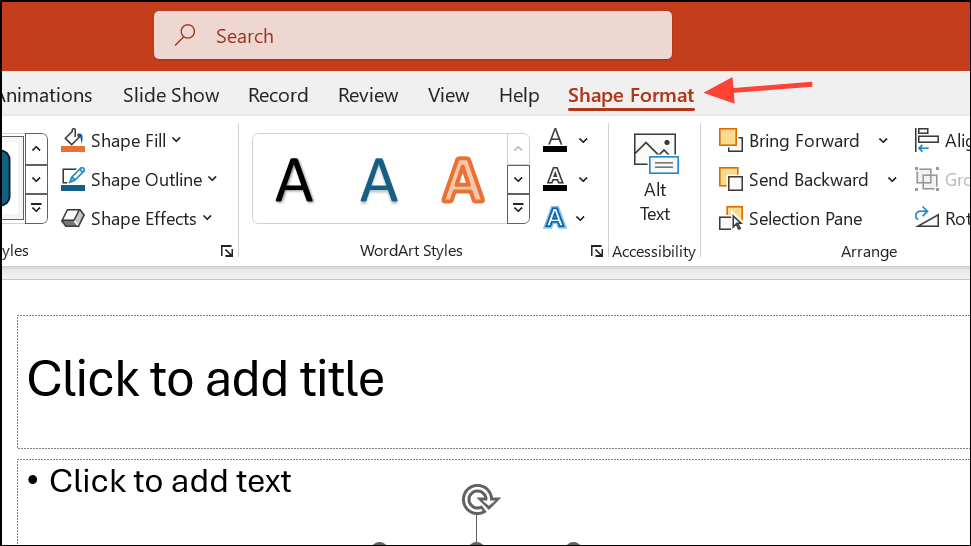

5. lépés:Az alakzat színeinek, szegélyeinek és effektusainak testreszabásához válasszon egy alakzatot, és használja aShape Formatlapon. Állítsa be a kitöltési színt, a körvonalat, az árnyékot vagy más vizuális tulajdonságokat, hogy azok megfeleljenek a prezentáció stílusának vagy hangsúlyozzák a legfontosabb lépéseket.

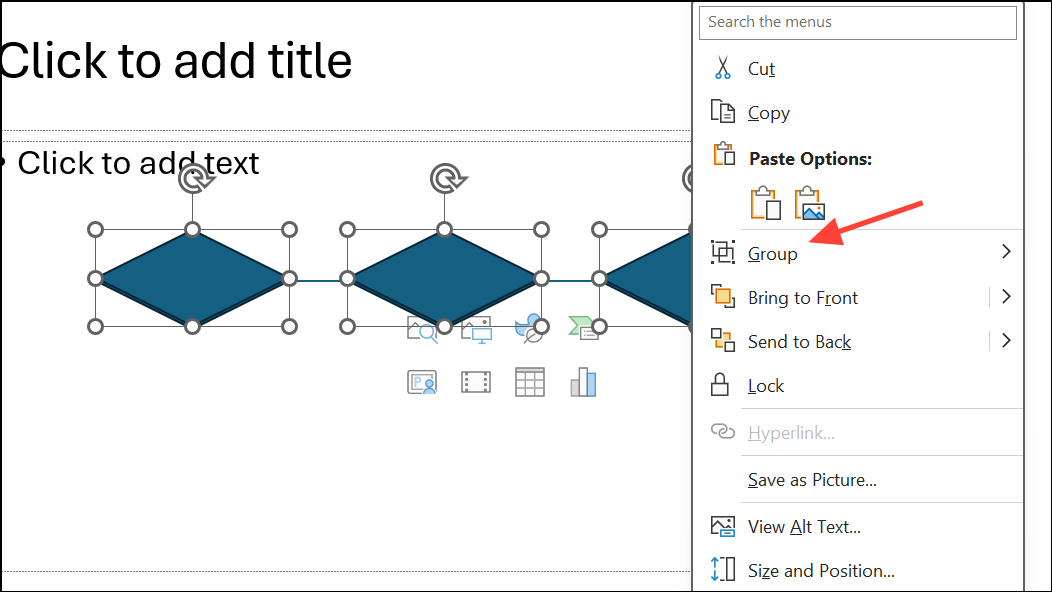

6. lépés:Ha elkészült a folyamatábra, csoportosítsa a kapcsolódó formákat és csatlakozókat a könnyebb mozgatáshoz vagy átméretezéshez. Jelölje ki az összes releváns elemet, kattintson a jobb gombbal, és válassza kiGroup. Ez rendszerezetten tartja a diagramot, és megakadályozza a véletlen eltolódást.
Folyamatábra exportálása és megosztása

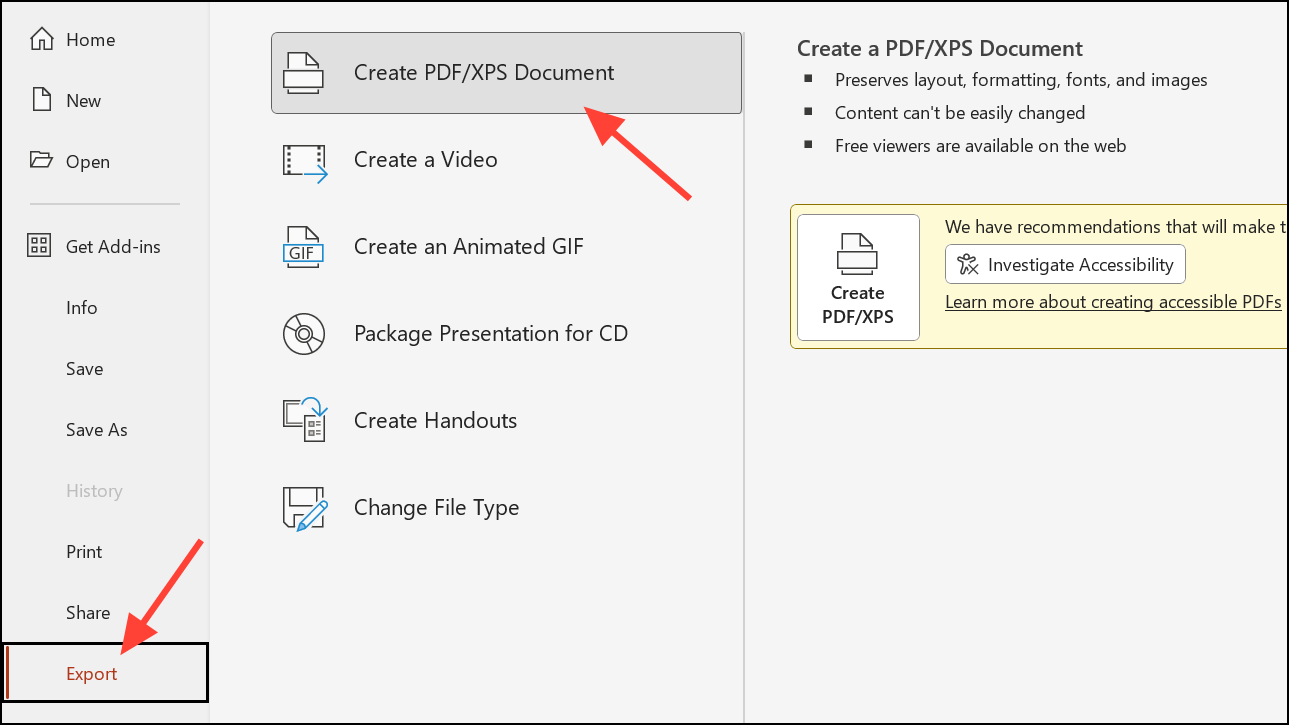

A folyamatábra elkészítése után a diát vagy a teljes prezentációt PDF formátumban exportálhatja az egyszerű megosztás érdekében. Válassza kiFile > Export > Create PDF/XPS Documenta diagram kiváló minőségű, hordozható verziójának létrehozásához. Kimásolhatja és beillesztheti a folyamatábrát más alkalmazásokba, vagy elmentheti a diát képként, ha jobb gombbal kattint a diára a miniatűr panelen, és kiválasztjaSave as Picture.
Tippek a hatékony folyamatábrákhoz a PowerPointban
- Mielőtt elkezdené, tervezze meg folyamatábráját, különösen összetett folyamatok esetén. A papírra vázolt vagy a lépések előzetes felvázolása megakadályozza a későbbi zavart.
- Használjon egységes formákat és csatlakozókat a tisztaság és a vizuális rend megőrzése érdekében.
- Tartsa tömör szöveget az alakzatokon belül, hogy a bemutatók során könnyen olvasható legyen.
- Használja ki a színeket és a formázást a fontos lépések vagy döntési pontok kiemeléséhez.
- Tesztelje a folyamatábra olvashatóságát úgy, hogy azt prezentációs módban tekinti meg, és szükség szerint módosítja a méretet vagy a távolságot.
Akár a SmartArt-ot használja a gyorsaság, akár az alakzatok a rugalmasság érdekében, a PowerPoint megbízható eszközöket biztosít folyamatdiagramok készítéséhez, amelyek egyértelművé teszik az üzenetet és javítják a közönség megértését.
