Come creare un diagramma di flusso in Excel

UNdiagramma di flussoè un tipo di visualizzazione grafica che descrive passaggi sequenziali per processi e flussi di lavoro. Viene utilizzato principalmente per mostrare come viene eseguito un processo e per pianificare un progetto. Esistono diversi tipi di diagrammi di flusso inclusiDiagramma di flusso del processo, mappa del processo, diagramma di flusso Swimlane, diagramma SDL,ecc. Ora, se vuoi disegnare un diagramma di flusso in Microsoft Excel, ecco una guida per te. In questo tutorial, ti mostrerò metodi e passaggi per creare un diagramma di flusso in Excel. Iniziamo!

Puoi disegnare un diagramma di flusso per i processi in Microsoft Excel senza utilizzare un componente aggiuntivo esterno. Esistono principalmente due metodi per farlo. È possibile utilizzare uno o una combinazione di entrambi i metodi per creare un diagramma di flusso. Ecco i metodi:

1. Utilizzo della grafica SmartArt
2. Utilizzo dello strumento Forme

Discutiamo ora questi metodi in dettaglio!

1] Crea un diagramma di flusso in Excel utilizzando la grafica SmartArt

Microsoft Excel fornisce alcuni elementi grafici SmartArt per aggiungere diversi tipi di diagrammi al foglio di lavoro, ad esempiodiagramma gerarchico, piramide, relazione, matrice, ciclo,ecc. Te ne fornisce anche alcuniProcessomodelli di diagramma che è possibile utilizzare per disegnare un diagramma di flusso in Excel. Basta aggiungere una grafica SmartArt del processo e modificare i passaggi del processo per creare il tuo diagramma di flusso.

È possibile utilizzare questo metodo seguendo i passaggi seguenti:

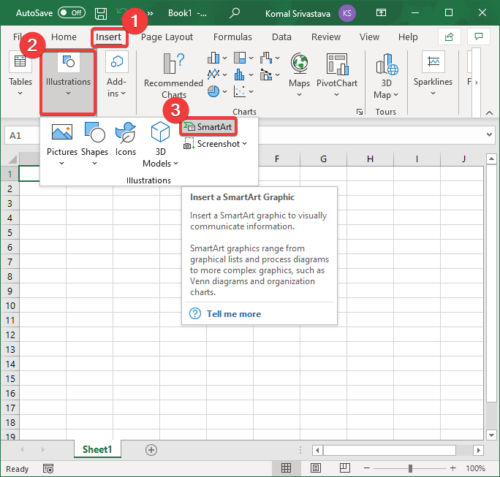

Avvia Microsoft Excel e vai al'Inserimentoscheda. Da questa scheda, fare clic suIllustrazionesezione e dal menu a discesa selezionare il fileSmartArtopzione.

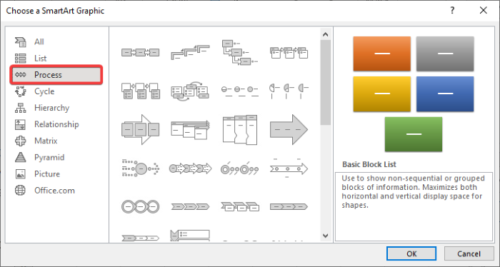

Ora vai aProcessoscheda e troverai vari modelli per aggiungere un diagramma di processo. Alcuni esempi di modelli di diagrammi di processo offerti da Excel includonoProcesso di accento dell'immagine, flusso alternato, processo step-down, processo Chevron di base, processo dettagliato, equazione verticale, processo di piegatura verticale,e altro ancora.

Tutti i modelli grafici di processo sopra indicati vengono utilizzati per illustrare i passaggi per eseguire un processo, un'attività o un flusso di lavoro. Puoi usarne uno qualsiasi a seconda delle tue necessità. Basta selezionare un modello di diagramma di processo e fare clic sul pulsante OK. Un diagramma di flusso del processo di esempio verrà aggiunto a Excel.

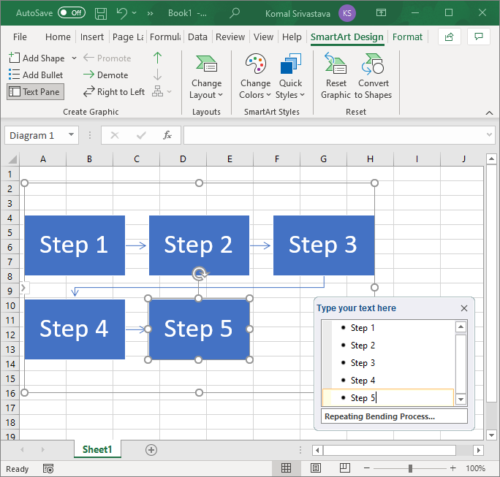

Ora puoi modificare il diagramma di flusso e aggiungere passaggi del processo alle caselle per creare un diagramma di flusso personalizzato. Se necessario, puoi eliminare qualsiasi forma, modificare una forma o aggiungere forme personalizzate facendo clic con il pulsante destro del mouse su una forma. Inoltre, puoi anche formattare testo, colore, allineamento, ecc.

Prova questo metodo; è semplice e ti consente di creare rapidamente un diagramma di flusso in Excel.

2] Crea un diagramma di flusso da zero in Excel utilizzando lo strumento Forma

Un altro metodo è disegnare un diagramma di flusso da zero con l'aiuto diFormaattrezzo. Excel fornisce forme diverse per creare un diagramma personalizzato totalmente nuovo. Segui i passaggi seguenti per disegnare un diagramma di flusso utilizzando lo strumento forma:

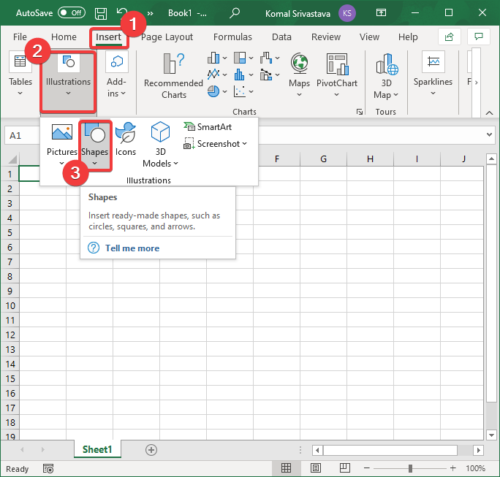

Apri Microsoft Excel, vai al fileInserirescheda e fare clic su Illustrazione > Formeopzione.

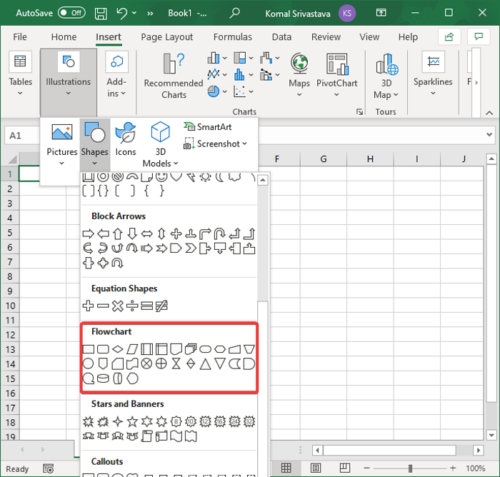

Facendo clic sull'opzione Forme, vedrai varie forme in diverse categorie comelinee, rettangoli, frecce a blocchi, forme di equazioni,e altro ancora. Scorri verso il basso e vedrai aDiagramma di flussocategoria. Contiene diversi simboli che vengono utilizzati per creare un diagramma di flusso, comeprocesso, processo predefinito, decisione, memorizzazione interna, preparazione, e molto altro ancora.

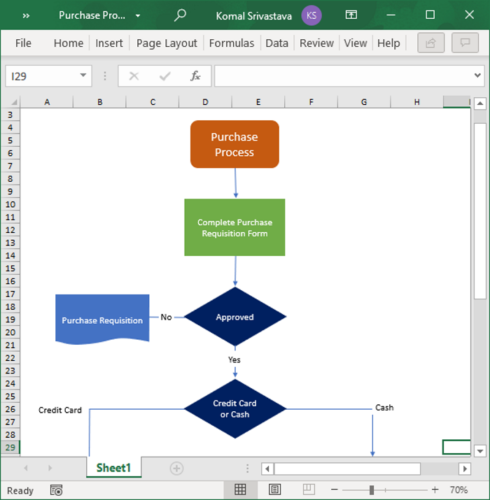

Puoi creare un diagramma di flusso utilizzando tutte queste forme. Fare clic su una forma del diagramma di flusso e aggiungerla al diagramma. Puoi formattare le forme e l'intero diagramma utilizzando varie opzioni di formattazione fornite in Excel.

In questo articolo ho discusso come creare un diagramma di flusso in Microsoft Excel senza installare un componente aggiuntivo. Puoi utilizzare le forme del diagramma di flusso disponibili al suo interno o semplicemente aggiungere un modello di diagramma di processo dalla grafica SmartArt e modificarlo come desideri.
