Configureer koppelpunten voor Exchange Server

Hoe stel ik koppelpunten in voor Exchange Server? Koppelpunten zijn een functie in Windows en geen speciale functie die expliciet is bedoeld voor Exchange Server. We willen koppelpunten maken en de mailboxdatabases en databaselogboeken daarin plaatsen. Dit werkt voor een standalone Exchange Server of Exchange Server High Availability. In dit artikel leert u hoe u koppelpunten in Exchange Server configureert.

Wat zijn volumemountpunten?

Een volumekoppelpunt is een station of volume in Windows dat is gekoppeld aan een map die het NTFS-bestandssysteem gebruikt. Aan een gekoppeld station wordt een stationspad toegewezen in plaats van een stationsletter. Door volume-aankoppelpunten te gebruiken, kunt u een doelpartitie in een map op een andere fysieke schijf overbrengen of aankoppelen.

Windows heeft slechts 26 letters beschikbaar om toe te wijzen aan schijven die aan een computer worden toegevoegd. De twee letters (A en B) zijn gereserveerd voor diskettestations. Zodra er geen letters meer zijn om toe te wijzen, wordt aan de volgende schijf die aan het systeem wordt toegevoegd, en die geen diskettedrive is, niets toegewezen.

Opmerking:Met volumekoppelpunten kunt u de limiet van 26 stationsletters overschrijden.

Volumemountpunten voor Exchange Server

Microsoft raadt u aan koppelpunten te configureren in plaats van stationsletters voor mailboxdatabases en hun logboeken. Lees meer in het artikel Best practices voor Exchange-databases.

Een goed voorbeeld is dat u twee Exchange Server Enterprise in High Availability heeft en 100 mailboxdatabases wilt aanmaken. Stel dat u twee mailboxdatabases op een volume gaat hosten, inclusief hun logboeken. Dit betekent dat u 50 volumes nodig heeft.

Het uitvoeren van de bovenstaande configuratie met stationsletters zal niet werken, omdat dit maximaal zal zijn binnen de limiet van 26 stationsletters. Maar met volumekoppelpunten kunt u een onbeperkt aantal volumes aan Exchange Server koppelen.

Hoe koppelpunten voor Exchange Server te configureren

Laten we eens kijken hoe u stap voor stap volumekoppelpunten voor Exchange Server kunt maken.

1. Maak een mapstructuur

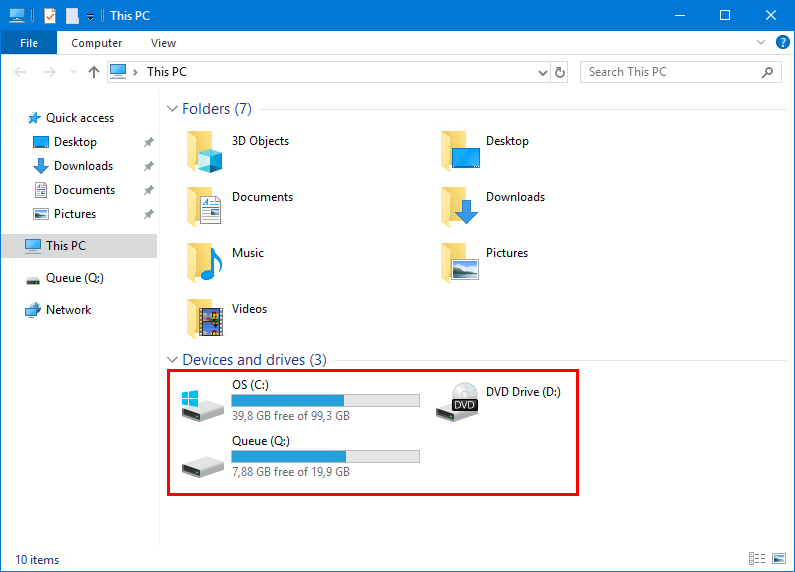

Zo ziet het er nu uit als we beginnenDeze pc.

We hebben Exchange Server geïnstalleerd op het standaardinstallatiepad, namelijk het(C:)schijf, en we hebben de mailboxdatabasewachtrij verplaatst naar de(Q:)drijfveer.

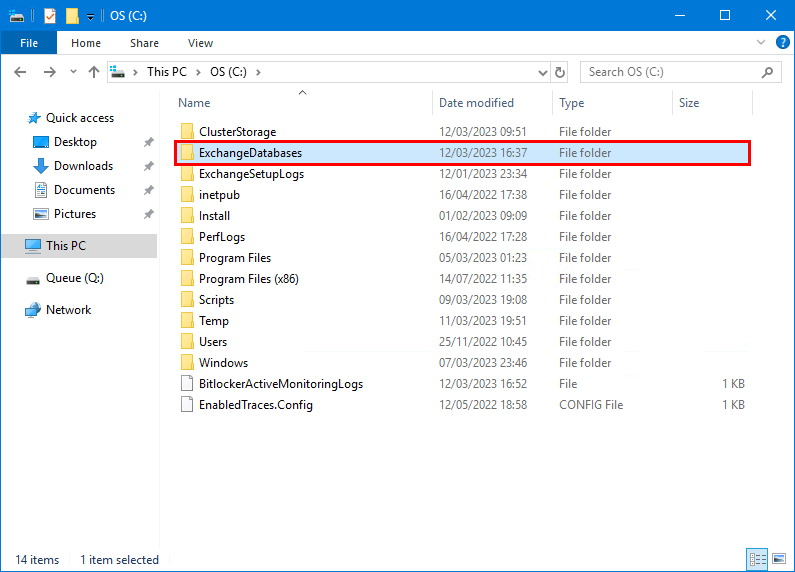

Maak de mapExchangeDatabasesop de Exchange-server(C:)drijfveer.

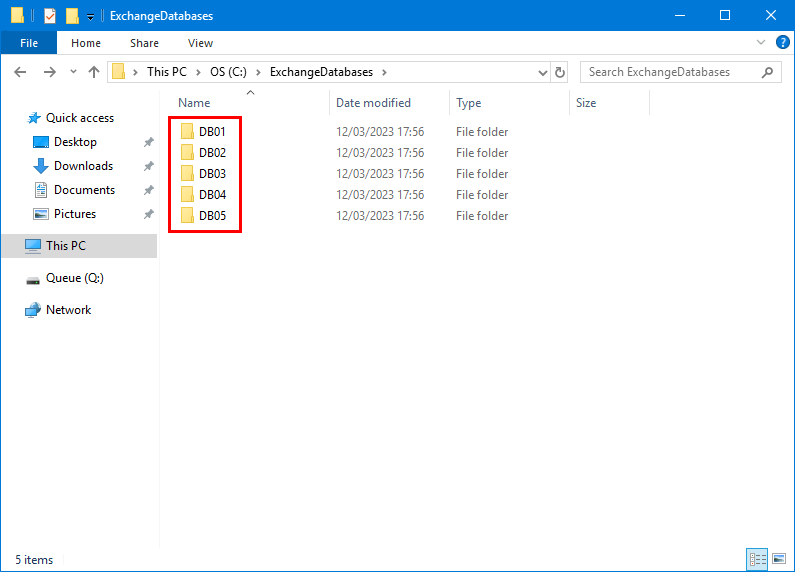

Open deExchangeDatabasesmap en maak mapnamen voor de mailboxdatabases.

In ons voorbeeld gaan we 5 mailboxdatabases maken, dus wemaak 5 mappen met de naam van de mailboxdatabase:

• DB01
• DB02
• DB03
• DB04
• DB05

De eerste stap is voltooid.

2. Volumes configureren

BeginSchijfbeheer.

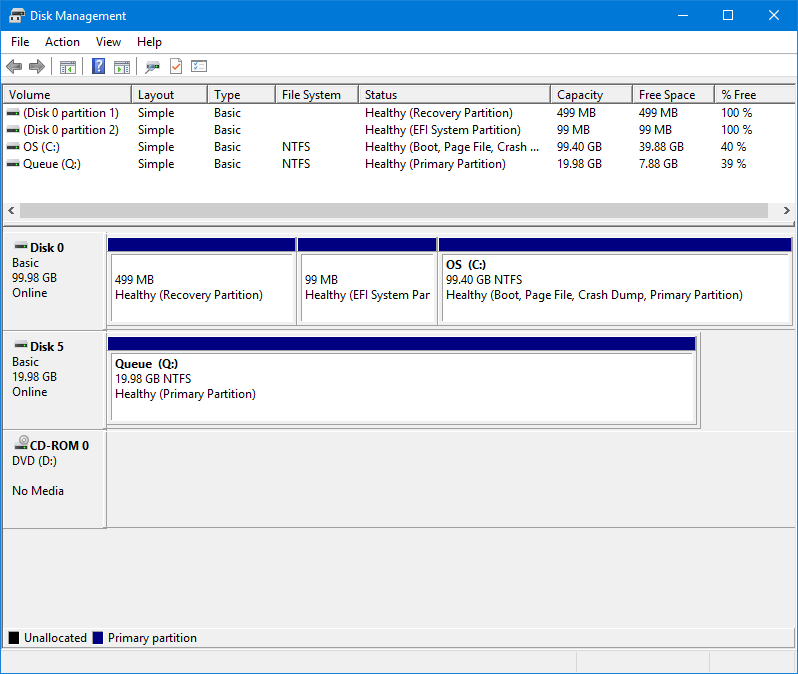

In ons voorbeeld zijn er nog geen schijven toegevoegd.

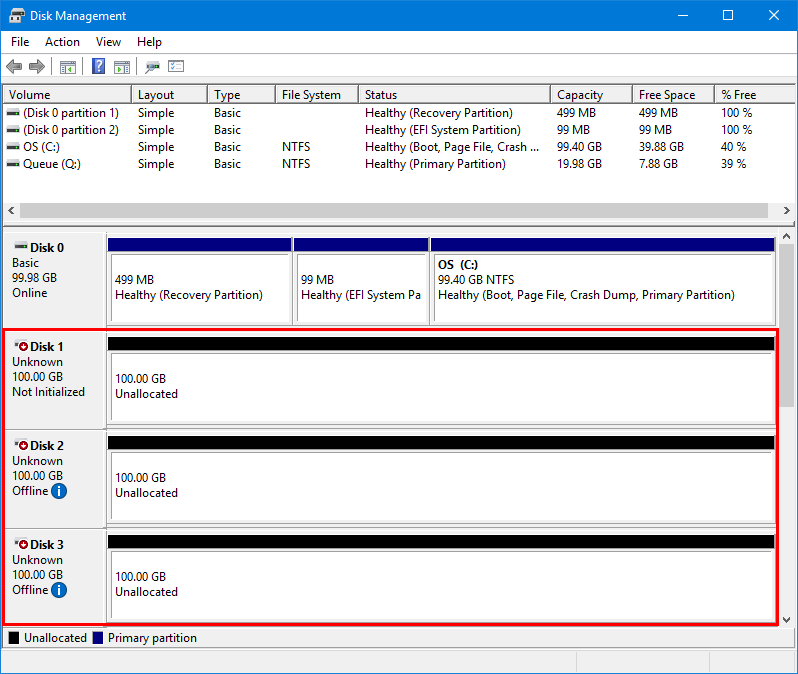

Laten we 5 schijven toevoegen aan de Exchange Server en verifiëren hoe het eruit ziet.

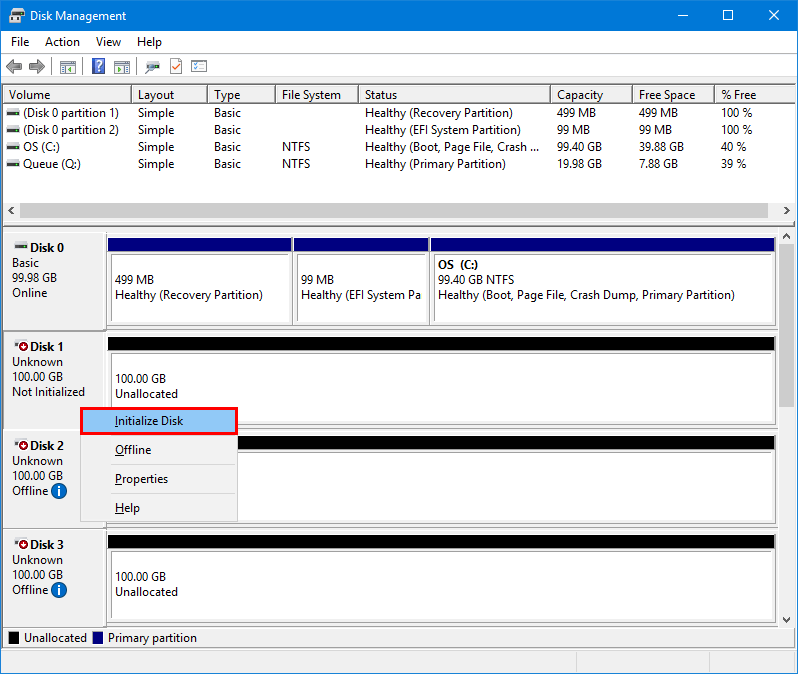

Klik met de rechtermuisknopop de nieuwe schijf en selecteerInitialiseer schijf. Als de schijf offline is, moet u eerst selecterenOnlineom de schijf online te brengen.

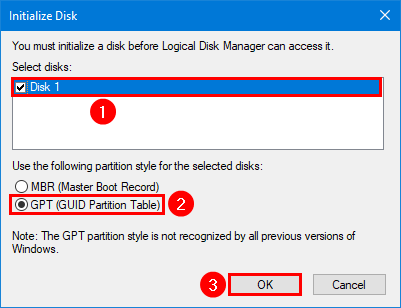

Selecteer de schijf, selecteerGPT (GUID-partitietabel)en klikOK.

VERWANT:Configureer e-mail doorsturen voor mailbox op Exchange Server/Microsoft 365

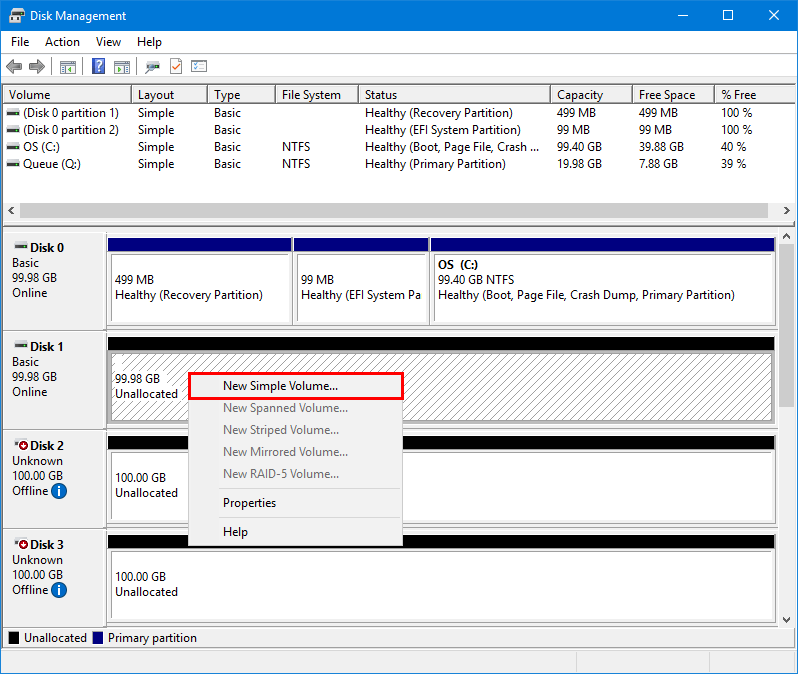

Klik met de rechtermuisknop op de schijf die is geïnitialiseerd en selecteerNieuw eenvoudig volume…

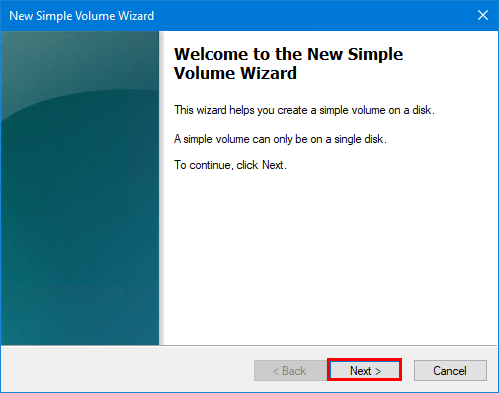

SelecteerVolgende.

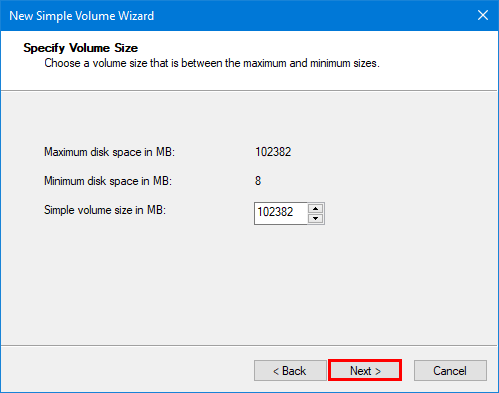

Houd de eenvoudige volumegrootte aan (dit is de maximale schijfruimte) en klikVolgende.

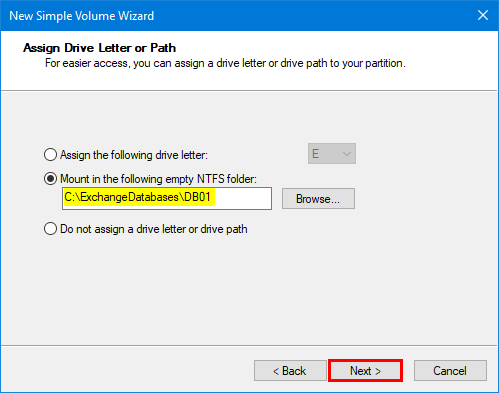

SelecteerMount in de volgende lege NTFS-mapen klik opBlader.

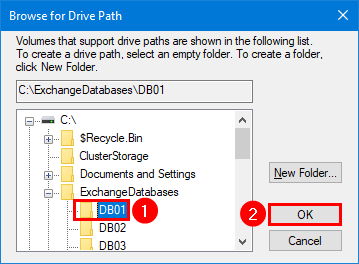

Ga naar het padC: Exchange-databasesen selecteer mapDB01. KlikOK.

Klik opVolgende.

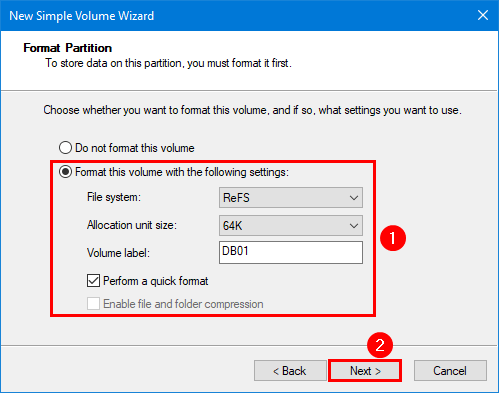

SelecteerFormatteer dit volume met de volgende instellingenen zorg ervoor dat u de onderstaande instellingen heeft:

• Bestandssysteem:ReFS
• Grootte van de toewijzingseenheid:64K
• Volumelabel:DB01

Opmerking:U kunt het bestandssysteem NTFS of ReFS selecteren voor volumes die Exchange-databasebestanden, logbestanden en inhoudindexbestanden bevatten. Maar wij raden het aanReFS. Zorg ervoor dat u de toewijzingseenheidgrootte van 64 KB selecteert.

KlikVolgende.

KlikFinish.

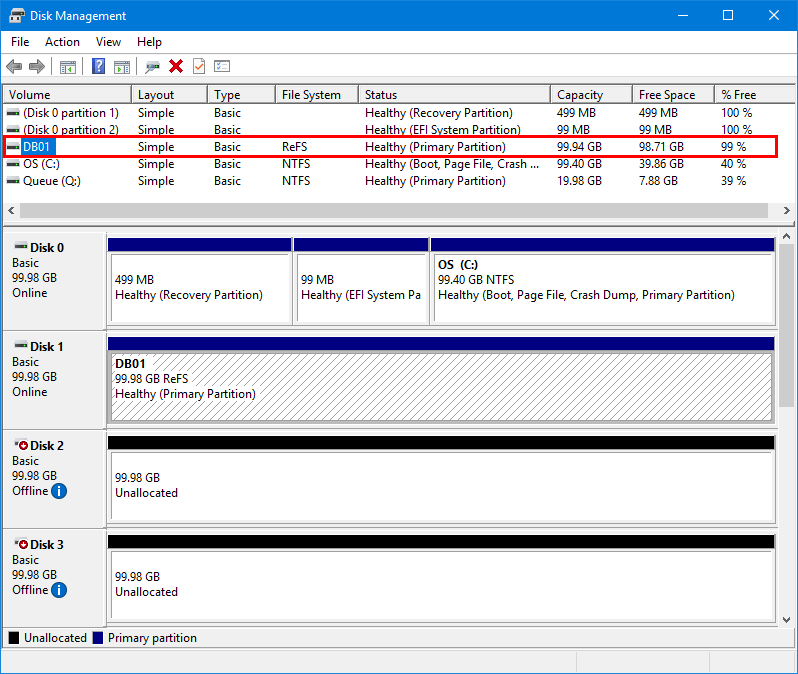

Het volume wordt gemaakt en verschijnt inSchijfbeheer.

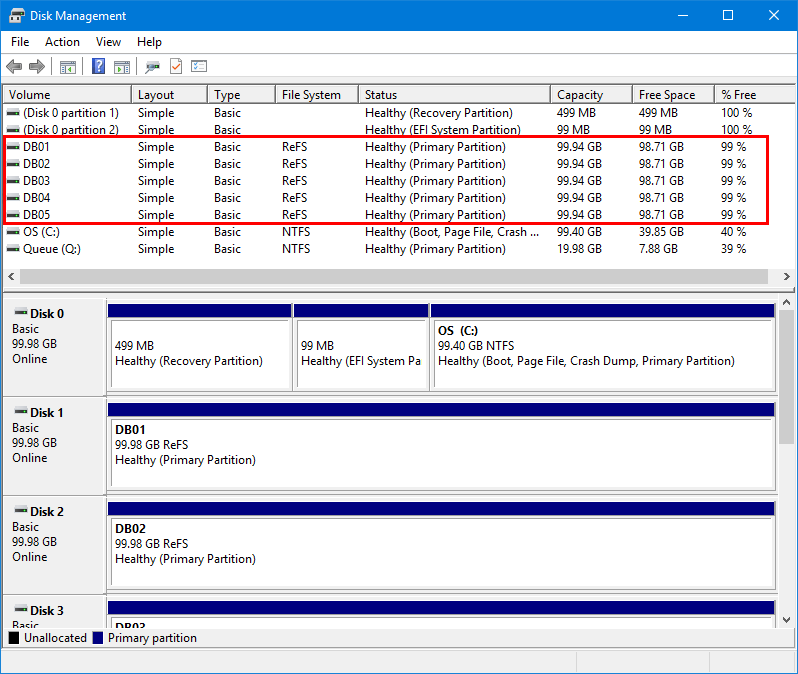

Voer dezelfde stappen uit voor alle andere volumes. Daarna incheckenSchijfbeheerdat het er goed uitziet.

Een andere manier om dezelfde stappen uit te voeren is met PowerShell. Dat is het initialiseren van de schijf, het maken van een nieuwe partitie en het koppelen ervan aan het mappad.

Opmerking:Het is veel sneller om de koppelpunten te configureren met PowerShell.

Kopieer de onderstaande opdrachten en voer ze uit in PowerShell ISE. U hoeft alleen de bovenstaande drie variabelewaarden aan te passen.

$disk = "2"
$Path = "C:ExchangeDatabasesDB02"
$DB = "DB02"

Get-Disk $disk | Initialize-Disk -PartitionStyle GPT -PassThru | New-Partition -UseMaximumSize | Format-Volume -FileSystem REFS -AllocationUnitSize 65536 -NewFileSystemLabel $DB -SetIntegrityStreams $false

Add-PartitionAccessPath -DiskNumber $disk -PartitionNumber 2 -AccessPath $Path

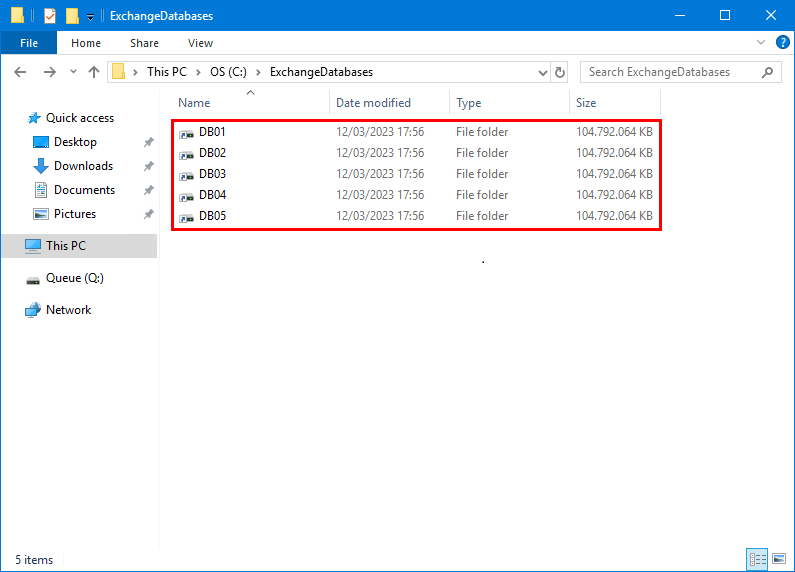

BeginBestandsverkenneren ga naar deExchangeDatabasesmap. Controleer of de databasemappen verschijnen als pictogrammen voor koppelpunten.

Opmerking:Als de Exchange Server op een virtuele machine in VMware draait, verschijnen de schijven als draagbare apparaten met een geel uitroepteken. U zou dit moeten oplossen door dit artikel te lezen.

3. Krijg de grootte van de toewijzingseenheid

Haal de grootte van de volumetoewijzingseenheid op. De blokgrootte wordt weergegeven als65536. Dit betekent dat het is ingesteld als64 KB.

Get-CimInstance -ClassName Win32_Volume | Select-Object Name, FileSystem, Label, BlockSize | Sort-Object Name | Format-Table -AutoSize

Zo ziet de uitvoer eruit.

Name                                              FileSystem Label    BlockSize
----                                              ---------- -----    ---------
\?Volume{16a5ec59-c1d9-4def-a0ef-f6096fdf3a33} NTFS       Recovery      4096
\?Volume{2ae89aae-30c9-496d-9da0-dae20ea2d1d2} FAT32                    1024
C:                                               NTFS       OS            4096
C:ExchangeDatabasesDB01                        ReFS       DB01         65536
C:ExchangeDatabasesDB02                        ReFS       DB02         65536
C:ExchangeDatabasesDB03                        ReFS       DB03         65536
C:ExchangeDatabasesDB04                        ReFS       DB04         65536
D:
Q:                                               NTFS       Queue        65536

4. Ontvang de ReFS-gegevensintegriteitsstatus

Controleer of de ReFS-gegevensintegriteitsstatus niet is ingeschakeld voor de map.

Get-FileIntegrity "C:ExchangeDatabasesDB01"

Of controleer de ReFS-gegevensintegriteit voor alle mappen.

Get-ChildItem -Path "C:ExchangeDatabases" | ForEach-Object { Get-FileIntegrity $_.FullName }

DeIngeschakeldkolom moet de waarde weergevenVals.

FileName                  Enabled Enforced
--------                  ------- --------
C:ExchangeDatabasesDB01 False   True
C:ExchangeDatabasesDB02 False   True

5. Maak mailboxdatabases

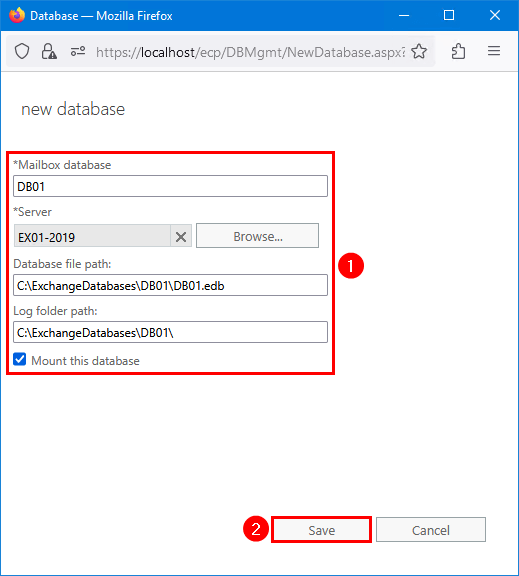

Laten we de mailboxdatabase maken en het juiste pad ervoor opgeven.

Ga naar deC:ExchangeDatabasesDB01map en verifieer de mailboxdatabase en de bijbehorende logboeken.

Voer dezelfde stappen uit en maak de andere resterende mailboxdatabases.

Opmerking:Maak de mailboxdatabases met PowerShell omdat het veel sneller is.

6. Controleer mailboxdatabases

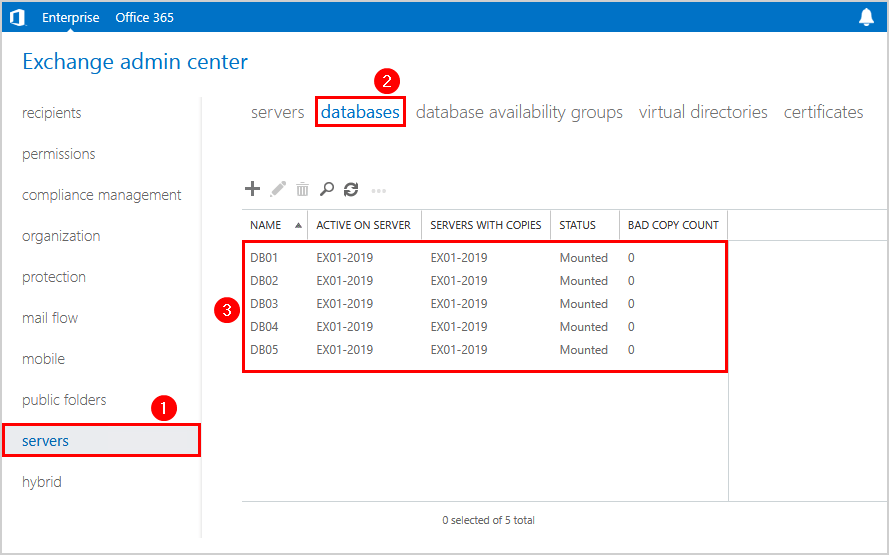

Meld u aan bijExchange-beheercentrumen ga naarservers > databases. Controleer of de databases verschijnen.

Een andere manier om het pad naar de mailboxdatabase en het logboekmappad voor alle gekoppelde mailboxdatabases te verkrijgen, is met PowerShell.

Get-MailboxDatabase | Format-List Name, EdbFilePath, LogFolderPath

Dit is hoe de uitvoer wordt weergegeven.

Name          : DB01
EdbFilePath   : C:ExchangeDatabasesDB01DB01.edb
LogFolderPath : C:ExchangeDatabasesDB01

Name          : DB02
EdbFilePath   : C:ExchangeDatabasesDB02DB02.edb
LogFolderPath : C:ExchangeDatabasesDB02

Name          : DB03
EdbFilePath   : C:ExchangeDatabasesDB03DB03.edb
LogFolderPath : C:ExchangeDatabasesDB03

Name          : DB04
EdbFilePath   : C:ExchangeDatabasesDB04DB04.edb
LogFolderPath : C:ExchangeDatabasesDB04

Name          : DB05
EdbFilePath   : C:ExchangeDatabasesDB05DB05.edb
LogFolderPath : C:ExchangeDatabasesDB05

7. Mapweergave wijzigen

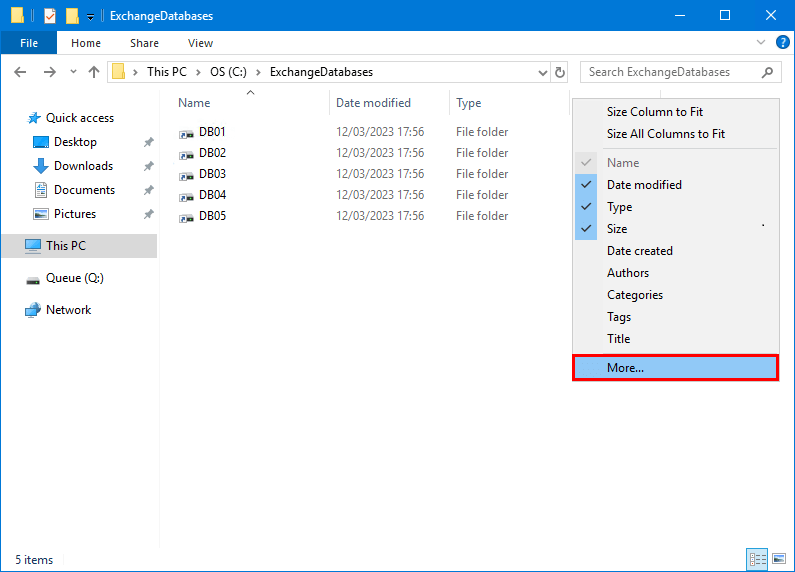

Ga naar deC: Exchange-databasesmap. Klik met de rechtermuisknop op de kolom en selecteerMeer.

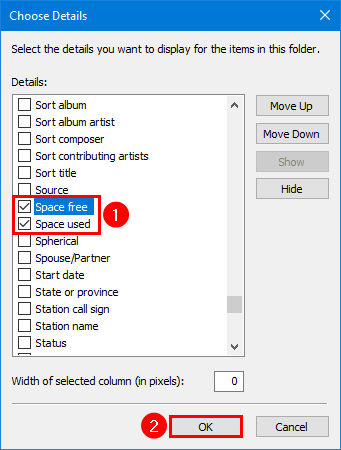

SelecteerRuimte vrijEnGebruikte ruimte. KlikOK.

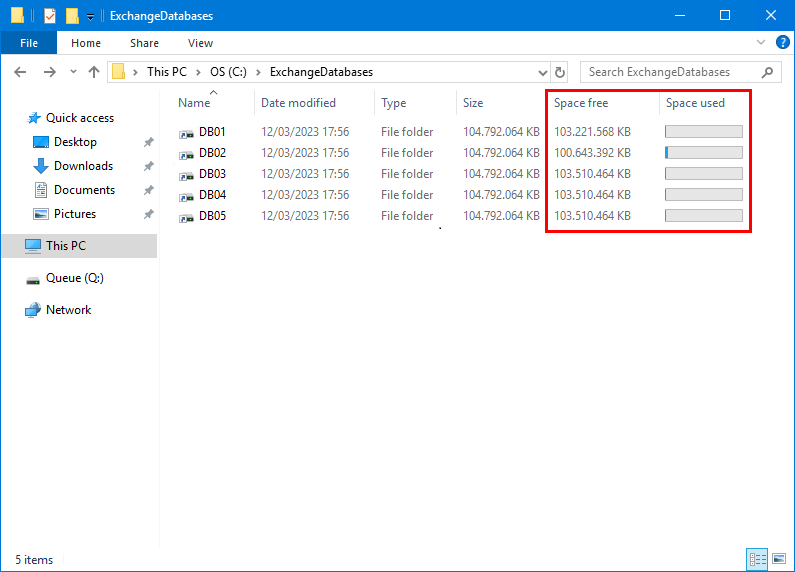

De kolom vrije ruimte en de kolom gebruikte ruimte verschijnen in de map. Dit is veel gemakkelijker om de ruimte in één oogopslag te bekijken.

De volgende stap is het configureren van exact dezelfde koppelpunten op de andere Exchange Server. Maak daarna een DAG en voeg de databasekopieën toe, zodat de mailboxdatabasegegevens tussen beide Exchange-servers worden gesynchroniseerd.

Conclusie

U hebt geleerd hoe u koppelpunten voor Exchange Server configureert. De beste praktijk van Microsoft is het instellen van koppelpunten voor de Exchange Server-database en databaselogboeken. Als u meerdere schijfvolumes heeft, is het maken van schijfletters geen probleem. Maar als je eenmaal meer dan vier schijven hebt, ziet het er niet netjes uit, en het is het beste om koppelpunten te hebben.
