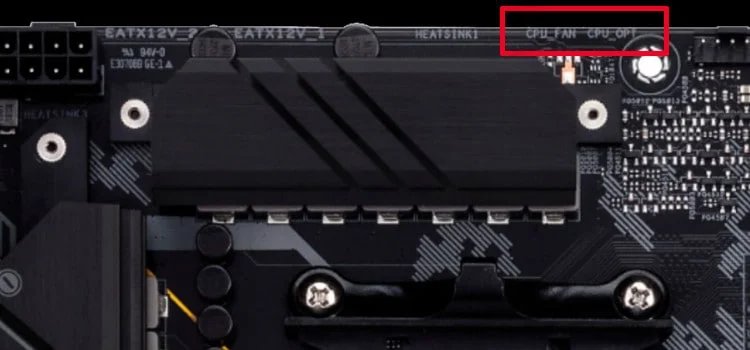

Se você já abriu um gabinete de computador ou construiu um PC do zero, deve ter visto diferentes conectores de ventoinha na placa-mãe. Dois nomes aparecem em quase todos os lugares:CPU_FANeCPU_OPT.Como quando um dia abri o gabinete do meu PC, à primeira vista, descobri que eles pareciam iguais.
Sim, eles têm os mesmos pinos e até os mesmos conectores de ventoinha, então é difícil para mim diferenciar. É por isso que a maioria dos iniciantes fica confusa e pensa que ambos são idênticos. Alguns até os usam aleatoriamente, sem saber sua finalidade.
Não quero perder o melhor deNotícias técnicas?
Defina-nos como fonte preferencial na Pesquisa Google
e certifique-se de nunca perder nossas novidades.
Mas quando os pesquisei, descobri que ambos os cabeçalhos existem por bons motivos. Suas funções em nossa CPU são diferentes e usá-las corretamente ajuda nosso processador a funcionar corretamente.
Então, se você não conhece o recurso eo que CPU_FAN e CPU_OPT realmente são,como eles funcionam, equando você deve usar cada um deles,então este guia irá ajudá-lo.
O que é um cabeçalho CPU_FAN?
OCabeçalho CPU_FANé oconector de resfriamento principalem uma placa-mãe que controla oventilador primário conectado ao cooler da CPU.
Esteja você usando umrefrigerador de ar de estoque, umrefrigerador de torre, ou umrefrigerador AIO líquido, o ventilador principal que resfria diretamente o processador está conectado a este conector. O sistema verifica constantemente a velocidade de rotação da ventoinha e o calor da CPU. Com base nisso, aumenta ou diminui a velocidade do ventilador automaticamente.
Por que CPU_FAN é importante?
- Se nenhum ventilador for detectado aqui, a maioria dos computadoresrecusar-se a inicializarou mostrar um“Erro do ventilador da CPU”.
- Ele protege a CPU pordesligando o sistemase o ventilador parar de funcionar.
- Ele fornece leituras precisas de RPM ao BIOS.
- Ele controla a temperatura do processador.
Portanto, os projetistas de placas-mãe tratam esse cabeçalho comocríticoporque é diretamente responsável por manter a CPU segura.
Quais são as semelhanças entre CPU_FAN e CPU_OPT?
É aqui que começa a confusão, porque ambos os cabeçalhos são tecnicamente bastante semelhantes. Aqui está o porquê:
- Mesmo tipo de pino:Ambos os cabeçalhos suportamVentiladores PWM de 4 pinos. Você também pode usarVentiladores DC de 3 pinos, mas PWM é recomendado para melhor controle.
- Mesma Tensão:Ambos funcionam com os mesmos níveis de tensão (12V), portanto a energia não é um problema.
- Mesmas configurações do BIOS:Ambos os cabeçalhos podem ser vistos no BIOS e você pode monitorar seu RPM.
- Mesma posição:Eles geralmente são colocados próximos um do outro, perto do soquete da CPU.
Então, para um iniciante como eu, eles parecem idênticos porque compartilham quase tudo. Mas o seufunçãoé diferente.
Ler: Como corrigir o erro do ventilador da CPU na placa-mãe ASUS?
Como eles funcionam juntos em sistemas reais de resfriamento
Para entender a verdadeira diferença, imagine que você está montando um PC usando umrefrigerador de ar com ventilador duplocomo oPernoite NH-D15.Este cooler vem com duas ventoinhas grandes. Você precisa de ambos ativos. Se apenas uma ventoinha funcionar, o cooler perde parte do seu desempenho.
Então, você conecta o primeiro ventilador ao CPU_FAN. E então o segundo ventilador deve ir para algum lugar. Naturalmente, você o conecta ao CPU_OPT. Uma vez que ambas as ventoinhas estejam conectadas, a placa-mãe as trata como umsistema de refrigeração emparelhado.
Ler: Melhores ventoinhas para gabinete de PC de 120 mm | Melhor ventoinha para gabinete de PC de 140 mm
Quando a CPU esquenta, o BIOS aumenta simultaneamente a velocidade de ambas as ventoinhas. Quando a CPU esfria, os dois ventiladores diminuem a velocidade juntos. Essa mudança de velocidade sincronizada é útil porque se um ventilador funcionar mais rápido e o outro mais lento, o fluxo de ar ficará desequilibrado.
Nas tecnologias mais recentes, como no refrigerador de líquido, a configuração é semelhante, mas com uma peça extra: a bomba. Na maioria das placas-mãe modernas, você encontrará um cabeçalho chamadoAIO_PUMPou às vezesBOMBA_FAN. Esse coletor é feito para alimentar a própria bomba. As ventoinhas do radiador entram novamente em CPU_FAN e CPU_OPT.
Ler: Melhores coolers AIO de 360 mm: nossas 5 principais escolhas
Algumas pessoas conectam acidentalmente a bomba ao CPU_FAN, o que cria problemas. A bomba continua mudando a velocidade de acordo com a temperatura e isso pode afetar o resfriamento. Portanto, sempre recomendamos conectar a bomba no cabeçote da bomba e usar CPU_FAN + CPU_OPT para ventoinhas do radiador.
O que acontece quando você os usa incorretamente?
Como existem quase milhares de instruções na Internet, às vezes as pessoas cometem erros simples. Assim como um novo usuário pode conectar oventilador principal da CPU em CPU_OPT. A ventoinha vai girar, mas a placa-mãe ainda dirá“Erro no ventilador da CPU”porque espera que o ventilador principal esteja em CPU_FAN. Isso pode ser confuso para iniciantes porque eles acham que o ventilador está quebrado. Mas o problema é apenas a conexão errada.
Como quando um dos meus amigos muda para um refrigerador líquido, ele usa oCPU_FAN para a bombae conecta ventiladores do radiador ao CPU_OPT e a algum cabeçalho aleatório do ventilador do sistema. Depois disso, o computador inicializa normalmente, mas o desempenho do resfriamento cai, à medida que a velocidade da bomba flutua continuamente.
Bem, devido a isso, a temperatura da CPU continua aumentando durante os jogos, e às vezes o processador pode até reduzir a velocidade do clock para esfriar, um processo conhecido comoestrangulamento térmico. Mas agora tudo funcionou bem para ele, pois resolvi o problema em seu nome.
No entanto, se quiser evitar tais problemas, siga uma regra simples, ou seja,a ventoinha que resfria diretamente a CPU deve entrar em CPU_FAN, e qualquer ventilador adicional usado para o mesmo sistema de resfriamento deve entrar em CPU_OPT.
Ler: [Resolvido] Ventiladores de GPU não giram
Mais leitura:Tudo o que você precisa saber sobre o controlador Steam de última geração da Valve
E se sua placa-mãe não tiver CPU_OPT?
Bem, nem todas as placas-mãe são caras. Muitas placas-mãe básicas vêm apenas com um conector CPU_FAN e alguns conectores de ventoinha do sistema. Se você estiver usando um cooler com duas ventoinhas, poderá ficar confuso e começar a pensar em como conectá-las.
Nesses casos, você tem duas opções fáceis. A primeira opção é usar umCabo divisor PWM. Este cabo permite que você conectedois fãs em um cabeçalho. Depois disso, a placa-mãe verá apenas um sinal de ventoinha e ambas seguirão a mesma velocidade. Funciona perfeitamente para coolers com ventilador duplo.
No entanto, a segunda opção é usar umcentral de fãs. Um hub pode alimentar vários ventiladores em um só lugar e manter o gerenciamento de cabos limpo. Alguns hubs permitem até mesmo o controle de velocidade diretamente por meio de software.
Como o BIOS controla a velocidade do ventilador
Bem, se você também está pensando em como esses sistemas de ventiladores funcionam ou como controlar a velocidade do ventilador. Então, dentro da BIOS, há uma página onde você pode ver ográfico de temperaturada sua CPU e, com base nisso, você pode dizer à ventoinha o quão rápido ela deve girar.
Quando a CPU está fria, a ventoinha funciona muito lentamente, quase sem produzir ruído. Quando a temperatura aumenta, o ventilador começa a girar mais rápido.
A maioria das placas-mãe também oferece controle sobreCPU_OPT, dependendo do tipo de refrigerador. Algumas placas avançadas permitem até uma curva de personalização para ventiladores push e pull, permitindo o ajuste fino do fluxo de ar.
Se você quer um PC silencioso, você pode criar umcurva suave. Se alguém deseja desempenho máximo, pode fazer umcurva mais íngremeentão o ventilador atinge a velocidade máxima rapidamente. No entanto, os sistemas BIOS modernos facilitam isso com um gráfico visual.
Ler: Melhor software para PC com Windows para controle de velocidade do ventilador
Conclusão
Então, isso é tudo que temos para você sobre CPU_OPT vs CPU_FAN. Esperamos que este guia tenha ajudado você. Porém, caso você tenha alguma dúvida em relação a este guia, comente abaixo e nos informe.
