Cómo hacer un diagrama de flujo en Microsoft PowerPoint

La presentación de procesos complejos en PowerPoint se vuelve mucho más clara cuando se utilizan diagramas de flujo en lugar de largos bloques de texto. Los diagramas visuales agilizan la comunicación y ayudan a su audiencia a comprender rápidamente secuencias, decisiones y relaciones dentro de su flujo de trabajo o sistema. Microsoft PowerPoint ofrece dos formas principales de crear diagramas de flujo: usar gráficos SmartArt o crear diagramas manualmente con formas. Ambos métodos ofrecen distintas ventajas según sus necesidades de velocidad, personalización y complejidad del diagrama.

Creando un diagrama de flujo con SmartArt

SmartArt proporciona una manera rápida y simplificada de insertar diagramas de flujo básicos en sus diapositivas. Es ideal para procesos sencillos en los que desea centrarse en la claridad y la velocidad en lugar de una personalización compleja.

Paso 1:Abra su presentación de PowerPoint y navegue hasta la diapositiva donde desea insertar el diagrama de flujo. en elInsertpestaña, seleccioneSmartArt. Esto abrirá el cuadro de diálogo Gráfico SmartArt, que muestra varias categorías de diagramas.

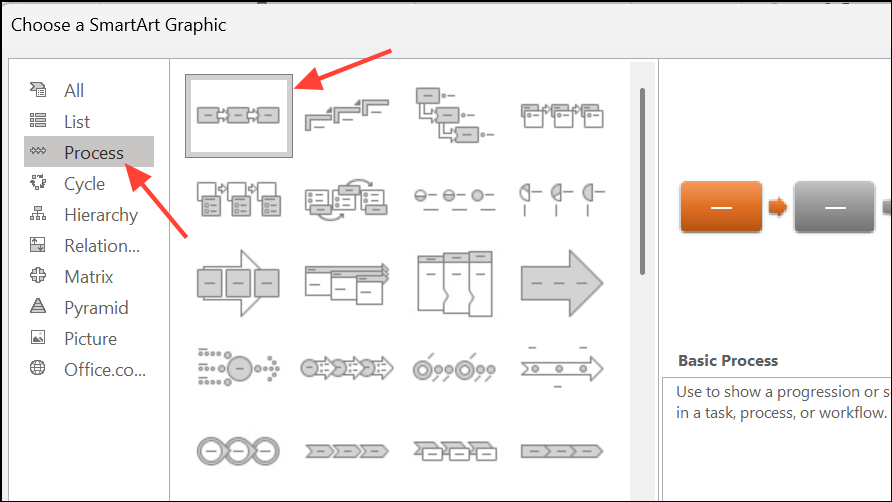

Paso 2:En el panel izquierdo del cuadro de diálogo, elija elProcesscategoría. Explore los diseños disponibles y haga clic en cualquiera para obtener una vista previa de su nombre y descripción. Las opciones comunes incluyen “Proceso básico” o “Proceso de acento de imagen” si desea incluir imágenes. Hacer clicOKdespués de seleccionar su diseño preferido.

Más información:Cómo solucionar el retraso de Microsoft PowerPoint durante las presentaciones

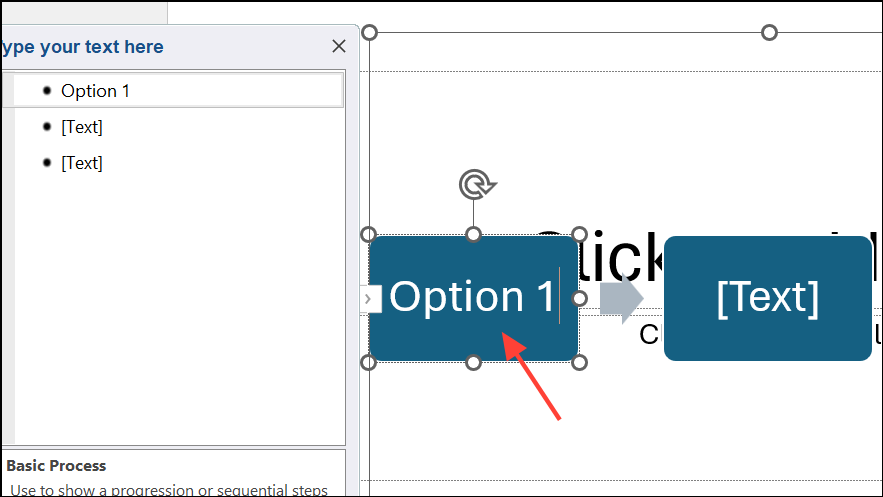

Paso 3:El diagrama de flujo aparecerá en su diapositiva. Reemplace el[Text]marcadores de posición con los pasos o elementos de su proceso. Puede ingresar texto directamente en las formas o usar el panel de texto (alternarlo desde la pestaña Diseño SmartArt si no está visible) para facilitar la edición y organización.

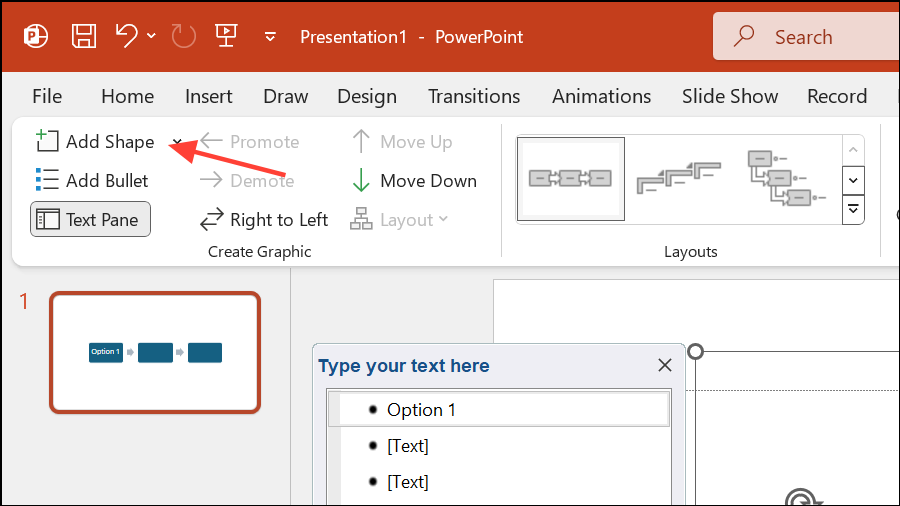

Paso 4:Para agregar o eliminar pasos, seleccione el gráfico SmartArt y use elAdd Shapebotón en elSmartArt Designpestaña. Puede insertar formas antes o después de un paso seleccionado, o eliminar pasos seleccionando una forma y presionandoDeleteen tu teclado.

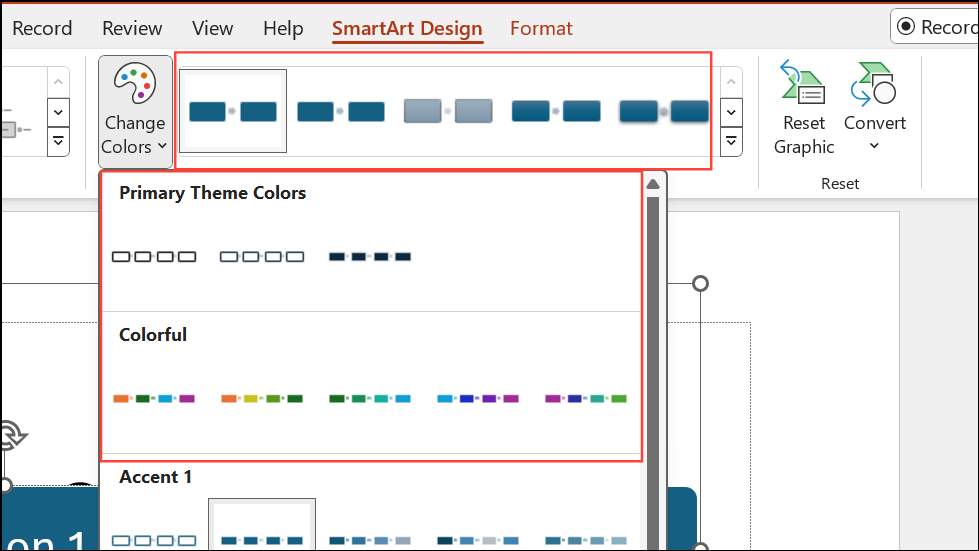

Paso 5:Personalice la apariencia de su diagrama de flujo cambiando colores, estilos y efectos. Mientras el gráfico SmartArt está seleccionado, utilice elSmartArt DesignyFormatpestañas para ajustar combinaciones de colores, aplicar efectos 3D o modificar formas individuales. Haga clic derecho en cualquier forma y seleccioneFormat Shapepara ajustar las configuraciones de relleno, borde y transparencia.

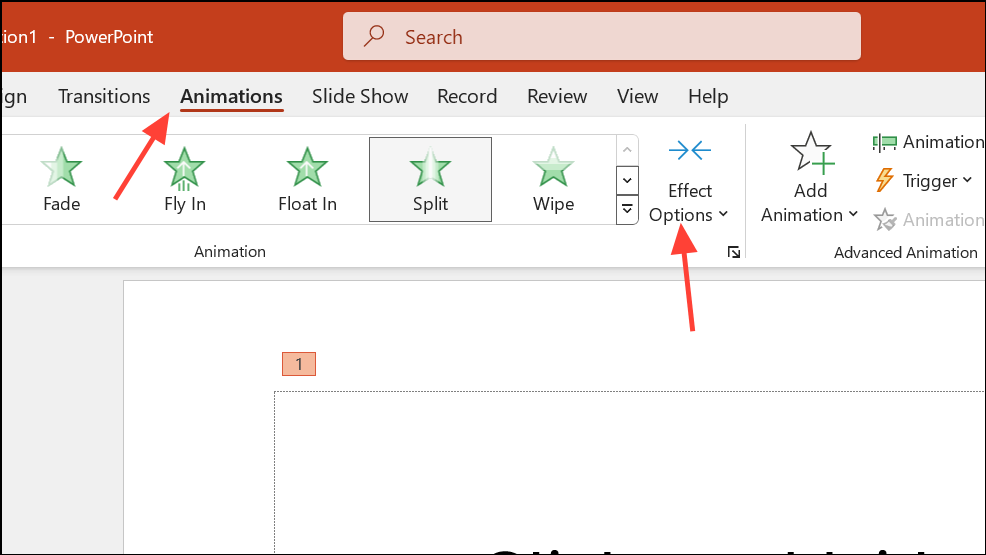

Paso 6:Para presentaciones, puede animar su diagrama de flujo para revelar los pasos de forma secuencial. Seleccione el gráfico SmartArt, vaya a laAnimationsy elija un efecto de animación. UsarEffect Optionspara configurar la animación para que se reproduzca "Uno por uno" para cada forma.

Construyendo un diagrama de flujo manualmente usando formas

Para diagramas de flujo más complejos o tradicionales, como aquellos que requieren símbolos de diagrama de flujo únicos, conectores personalizados o diseños flexibles, crear manualmente su diagrama con formas le brinda control total sobre cada elemento.

Paso 1:En la diapositiva de destino, abra laInsertpestaña y seleccioneShapes. Desplácese hasta la sección "Diagrama de flujo" para acceder a símbolos estándar como cuadros de proceso, diamantes de decisión, entradas de datos y más. Pase el cursor sobre cada uno para ver su función.

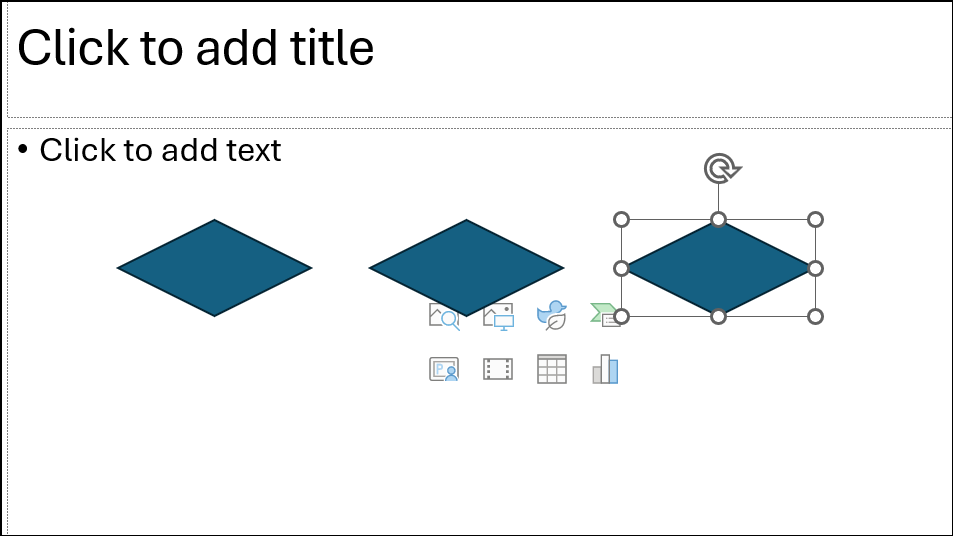

Paso 2:Haga clic y arrastre para dibujar cada forma requerida en su diapositiva. Para formas repetidas, copie y pegue conCtrl+CyCtrl+V, o duplicar rápidamente conCtrl+D.

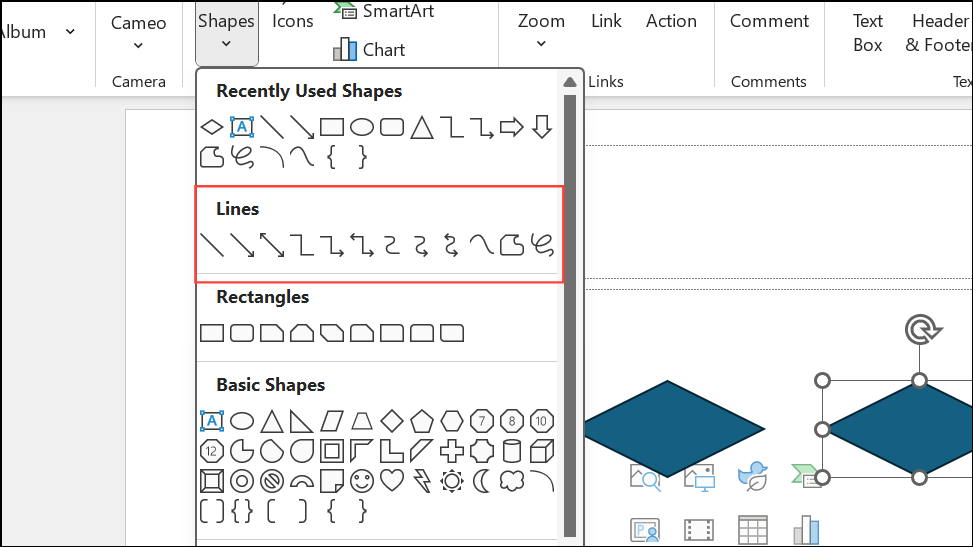

Paso 3:Para conectar formas y definir el flujo, regrese aInsert > Shapesy seleccione una flecha o conector de la sección “Líneas”. Dibuja líneas entre formas haciendo clic y arrastrando desde el borde de una forma a otro. Utilice puntos de anclaje para una alineación precisa.

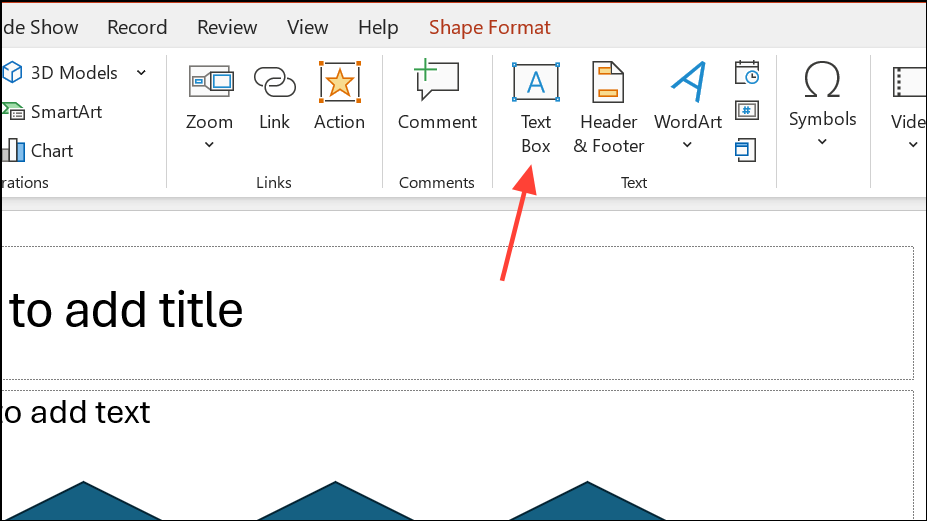

Paso 4:Agregue texto seleccionando cualquier forma y escribiendo directamente en ella. Para etiquetar flechas o conectores, utilice elText Boxherramienta de laInsertpestaña. Dibuja el cuadro de texto cerca de la línea e ingresa tu etiqueta.

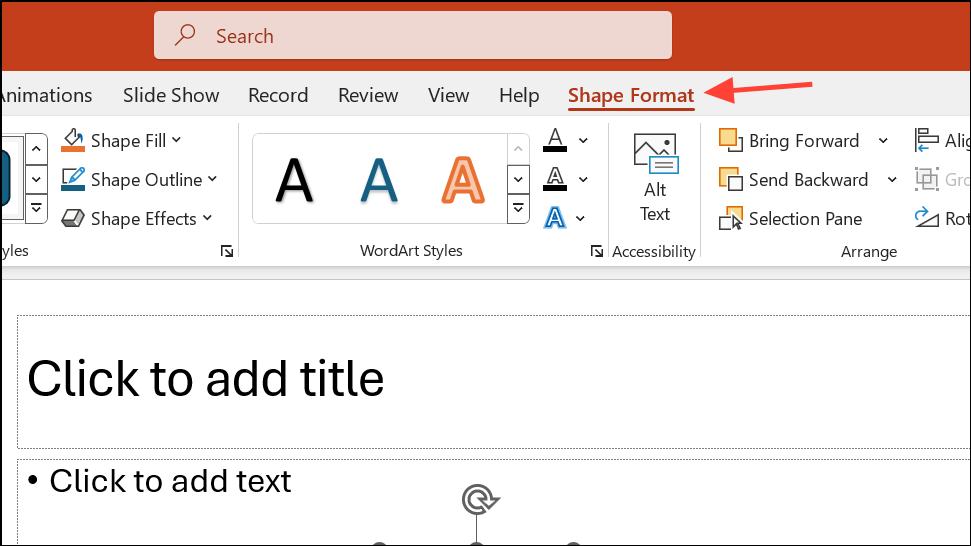

Paso 5:Personalice los colores, bordes y efectos de las formas seleccionando una forma y usando elShape Formatpestaña. Ajuste el color de relleno, el contorno, la sombra u otras propiedades visuales para que coincidan con el estilo de su presentación o para enfatizar los pasos clave.

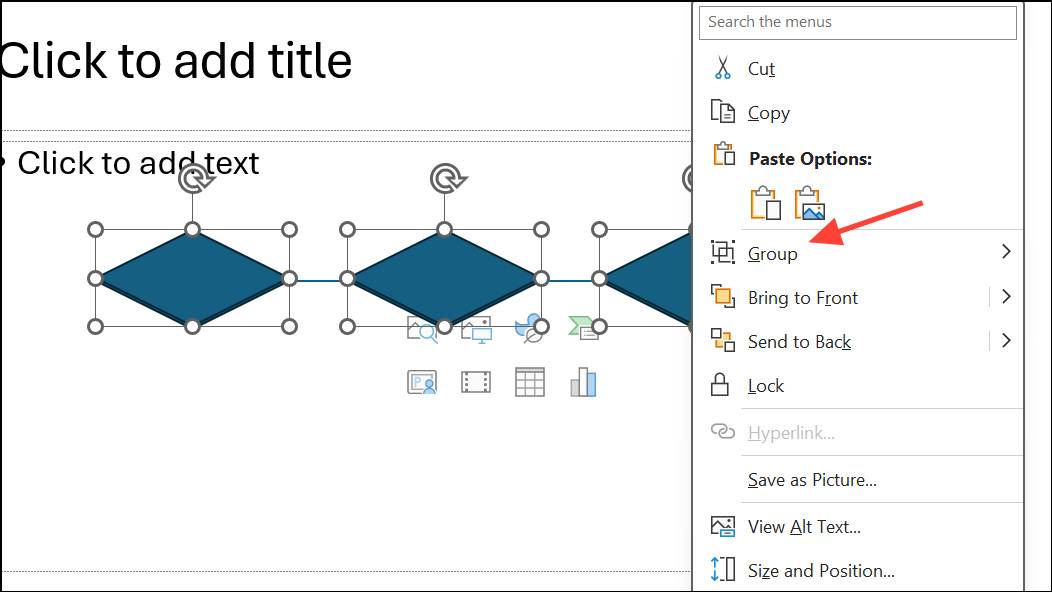

Paso 6:Una vez que su diagrama de flujo esté completo, agrupe formas y conectores relacionados para facilitar el movimiento o cambiar el tamaño. Seleccione todos los elementos relevantes, haga clic derecho y elijaGroup. Esto mantiene su diagrama organizado y evita una desalineación accidental.

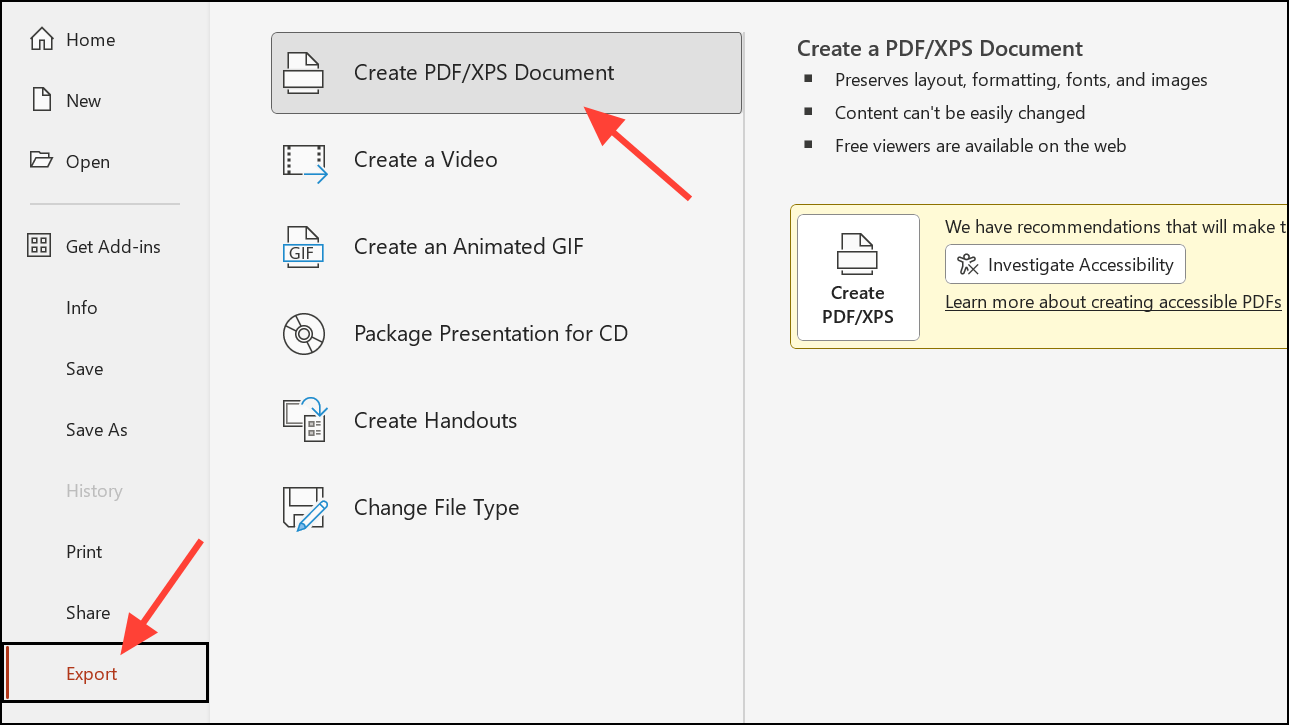

Después de crear su diagrama de flujo, puede exportar su diapositiva o la presentación completa como PDF para compartirla fácilmente. SeleccionarFile > Export > Create PDF/XPS Documentpara generar una versión portátil de alta calidad de su diagrama. También puede copiar y pegar su diagrama de flujo en otras aplicaciones, o guardar su diapositiva como una imagen haciendo clic derecho en la diapositiva en el panel de miniaturas y eligiendoSave as Picture.

Consejos para diagramas de flujo eficaces en PowerPoint

Planifique su diagrama de flujo antes de comenzar, especialmente para procesos complejos. Dibujar en papel o delinear los pasos con anticipación evita confusiones posteriores.
Utilice formas y conectores consistentes para mantener la claridad y el orden visual.
Mantenga el texto conciso dentro de las formas para facilitar la lectura durante las presentaciones.
Aproveche el color y el formato para resaltar pasos importantes o puntos de decisión.
Pruebe la legibilidad de su diagrama de flujo visualizándolo en modo de presentación y ajustando tamaños o espacios según sea necesario.

Ya sea que utilice SmartArt para mayor velocidad o formas para mayor flexibilidad, PowerPoint proporciona herramientas confiables para crear diagramas de procesos que aclaran su mensaje y mejoran la comprensión de la audiencia.
