Cet article explique ce qu'est un fichier STP et comment ouvrir de tels fichiers sous Windows 11/10.STPouÉTAPEest un fichier d'assemblage 3D enregistré dansNorme pour l'échange de données sur les produits(ÉTAPE). Fondamentalement, un fichier STP est utilisé pour stocker des modèles 3D et pour transférer des données 3D entre les logiciels de FAO et de CAO. Le fichier STP est stocké au format texte ASCII dans les règles ISO 10303-2xx des protocoles d'application STEP.
Maintenant, comment visualiser un modèle 3D présent dans le fichier .stp/.step sur votre PC Windows 10 ? Les applications 3D natives comme 3D Viewer ou Paint 3D ne vous permettent pas d'ouvrir un fichier STEP. Vous devrez donc utiliser un outil tiers qui vous permettra d'ouvrir un fichier STP. Dans cet article, je partagerai des logiciels gratuits et des services Web en ligne pour visualiser les fichiers STP ou STEP sous Windows 11/10. Commençons !
Voici les méthodes pour afficher les fichiers STP sur votre Windows 11/10 :
- Utilisez un logiciel gratuit comme FreeCAD pour afficher les fichiers STP.
- Affichez les fichiers STP à l'aide d'un service en ligne gratuit comme Autodesk Viewer.
Discutons de ces méthodes en détail !
1] Utilisez un logiciel gratuit
Certains programmes gratuits sélectionnés prennent en charge les fichiers STP et vous permettent de les ouvrir et de les afficher. Voici les logiciels que vous pouvez utiliser pour visualiser un modèle STP sous Windows 11/10 :
- GratuitCAD
- Visionneuse VariCAD
- BRL‑CAD
- gCAD3D
- Visionneuse STP
Parlons de ces logiciels de visualisation de fichiers STP en détail !

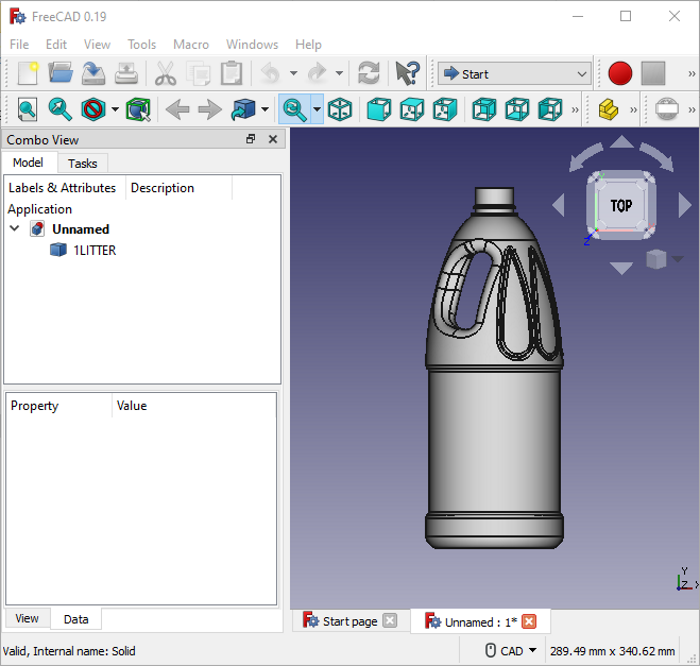

GratuitCAD
GratuitCADest un logiciel de conception CAO gratuit et open source qui vous permet de visualiser des fichiers STP. Il peut également être utilisé pour afficher divers autres fichiers de modèles 2D/3D, tels que DWG, DXF, OBJ, DAE, PLY, IGS, IFC, STL, WRL, VRML, etc. Vous y trouverez une variété d'outils de visualisation tels que différents styles de dessin, déplacement, panoramique, rotation, zoom avant/arrière, modes d'affichage multiples, etc. Il fournit également une fonction de mesure pour vérifier la longueur entre deux points dans un modèle.
Il peut également être utilisé pour éditer des fichiers STP car il s'agit avant tout d'un. Pour cela, il propose différents établis ; vous pouvez choisir le type d'outils avec lesquels vous souhaitez modifier le modèle 3D. En outre, il vous permet de convertir STP vers d'autres formats de fichiers 3D pris en charge.

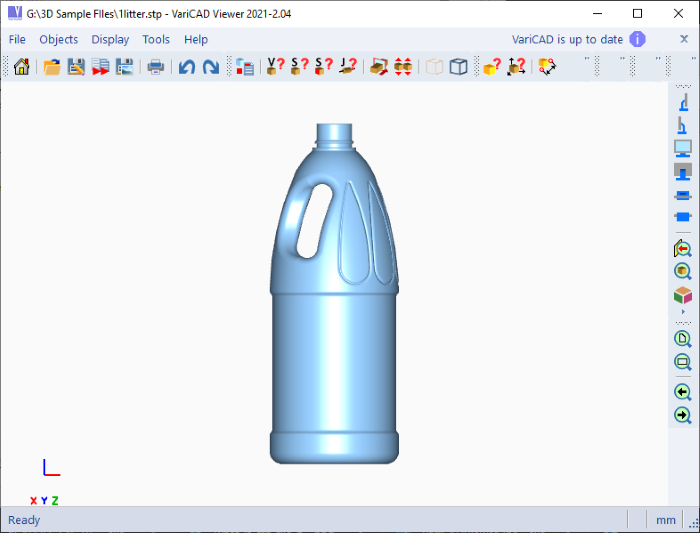

Visionneuse VariCAD
VariCADViewer est une belle visionneuse de fichiers STP gratuite pour Windows 10. Vous pouvez l'utiliser pour afficher les fichiers STP, DWG et DXF. Il offre plusieurs bons outils de visualisation tels que le panneau de navigation, le zoom, la rotation, le panoramique, la vue arrière, la vue de face, la vue de dessous, la vue perpendiculaire au plan, la vue isométrique, etc. Il fournit des outils de mesure sur la barre d'outils à l'aide desquels vous pouvez mesurer le volume du solide, les coordonnées du centre de gravité, la densité de masse, la surface et le moment d'inertie. Vous pouvez également afficher des informations sur les objets 3D, l'espace et la distance.
Outre l'affichage des fichiers STP, il peut être utilisé pour convertir STP en une image haute résolution. Il contient une fonctionnalité de conversion de fichiers par lots grâce à laquelle vous pouvez convertir par lots des fichiers d'un format à un autre, par exemple STEP en IGES, STEP en STL, etc.

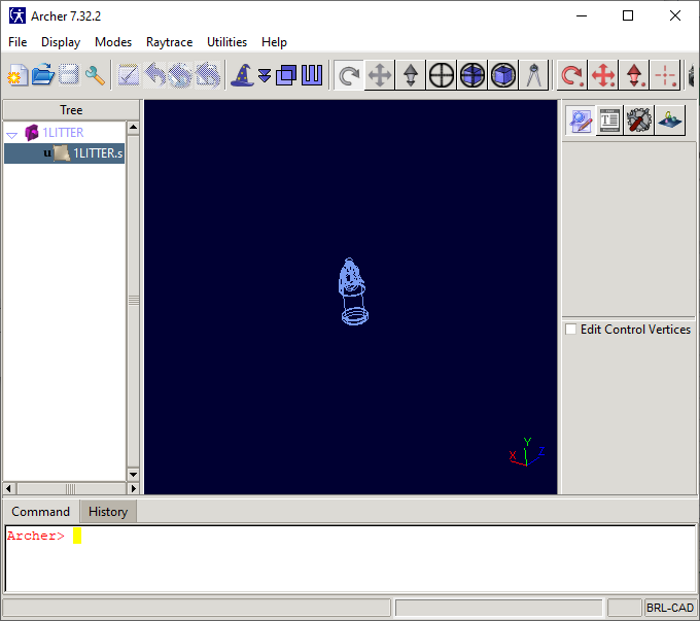

BRL-CAD
BRL-CADest un logiciel de modélisation gratuit qui vous permet de visualiser des fichiers STP sur Windows 10. Il fournit des outils de visualisation pratiques pour visualiser correctement un modèle STP sous différentes orientations. Certains de ses outils incluent un outil de mesure, une option d'activation de l'éclairage, une vue à l'échelle, un mode de sélection de composants, une fonction de traçage de rayons et de rotation, etc. Vous pouvez également éditer des fichiers STP en l'utilisant.

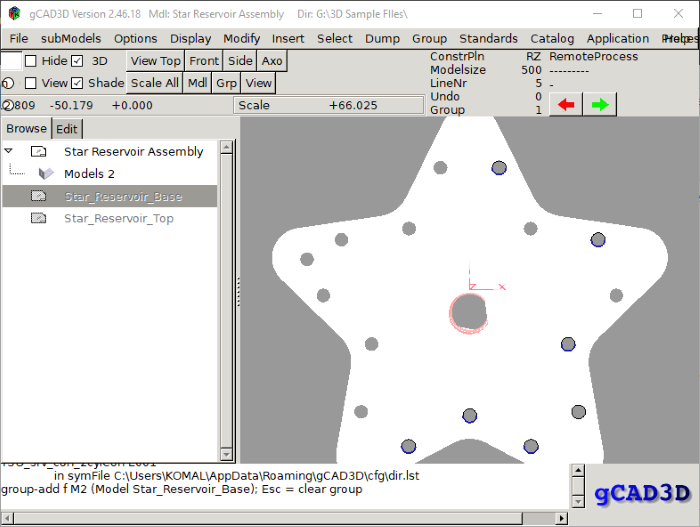

gCAD3D
gCAD3Dest une visionneuse de fichiers STP gratuite et open source pour Windows 10. Vous pouvez même modifier des fichiers STP en l'utilisant. Il vous offre des fonctionnalités d'affichage standard telles que plusieurs modes d'affichage (haut, bas, devant, etc.), des options de nuances, etc. Vous pouvez également y afficher des fichiers IGES, DXF, VRML, SVG et bien d'autres.

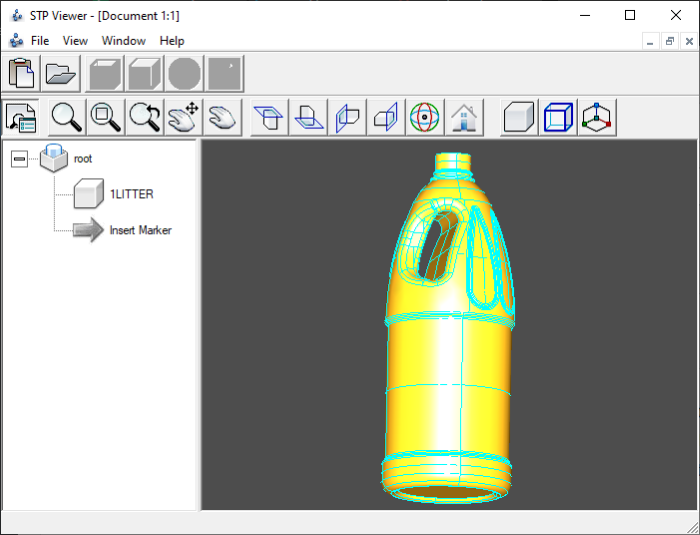

Visionneuse STP
STP Viewer est un logiciel gratuit dédié que vous pouvez utiliser pour ouvrir et afficher des fichiers STP dans Windows 10. Vous pouvez afficher un modèle dans différentes orientations et modes d'affichage, comme haut, bas, avant, arrière, gauche, droite, côté, etc. De plus, des fonctionnalités telles que le zoom normal, le zoom dynamique, le panoramique dynamique, le panoramique global, la rotation dynamique, etc.
Vous pouvez obtenir ce logiciel auprès destpviewer.com.

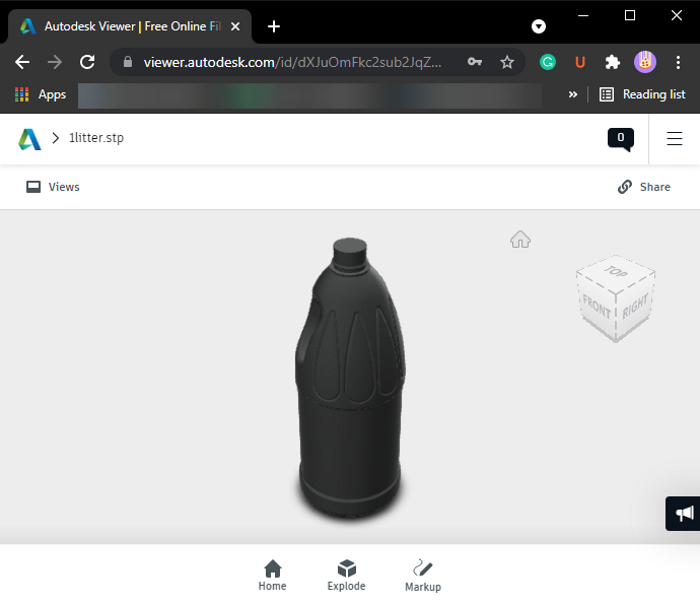

2] Affichez le fichier STP à l'aide d'un outil en ligne gratuit comme Autodesk Viewer
Certains outils en ligne gratuits vous permettent de visualiser les fichiers STP. Voici quelques-uns des meilleurs sites Web de visualisation de fichiers STP en ligne que vous pouvez utiliser pour visualiser des modèles 3D enregistrés dans un fichier STP :
- AutodeskViewer.com
- 3DViewerOnline.com
- 3DUsher.com
Comme n'importe quel outil en ligne, vous pouvez ouvrir ces visionneuses dans votre navigateur Web, importer un fichier STP depuis votre PC, puis afficher le modèle 3D qui y est enregistré. Ceux-ci fournissent tous les outils pratiques pour visualiser et analyser correctement un fichier STP, comme changer le mode d'affichage, mesurer la distance entre les points, zoomer/dézoomer, effectuer un panoramique, faire pivoter, etc. Ces services Web vous permettent également de visualiser d'autres fichiers CAO, notamment IGES, OBJ, PLY, DWG, DXF, etc.
C'est ça!
