Cos'è il file STP/STEP? Come visualizzare il file STP in Windows 11?

Questo post parla di cos'è un file STP e di come è possibile aprire tali file in Windows 11/10.STPOFARE UN PASSOè un file di assieme 3D salvato inStandard per lo scambio di dati di prodottoformato (PASSO). Fondamentalmente, un file STP viene utilizzato per archiviare modelli 3D e trasferire dati 3D tra software CAM e CAD. Il file STP è archiviato in formato ASCII basato su testo secondo le regole ISO 10303-2xx dei protocolli applicativi STEP.

Ora, come puoi visualizzare un modello 3D presente nel file .stp/.step sul tuo PC Windows 10? Le app 3D native come 3D Viewer o Paint 3D non ti consentono di aprire un file STEP. Quindi, dovrai utilizzare uno strumento di terze parti che ti consenta di aprire un file STP. In questo articolo condividerò software gratuiti e servizi Web online per visualizzare file STP o STEP su Windows 11/10. Iniziamo!

Ecco i metodi per visualizzare i file STP su Windows 11/10:

Utilizzare un software gratuito come FreeCAD per visualizzare i file STP.
Visualizza i file STP utilizzando un servizio online gratuito come Autodesk Viewer.

Parliamo di questi metodi in dettaglio!

1] Utilizzare un software gratuito

Sono disponibili alcuni programmi freeware selezionati che supportano i file STP e consentono di aprirli e visualizzarli. Ecco i software che puoi utilizzare per visualizzare un modello STP in Windows 11/10:

FreeCAD
Visualizzatore VariCAD
BRL‑CAD
gCAD3D
Visualizzatore STP

Parliamo in dettaglio di questi software di visualizzazione di file STP!

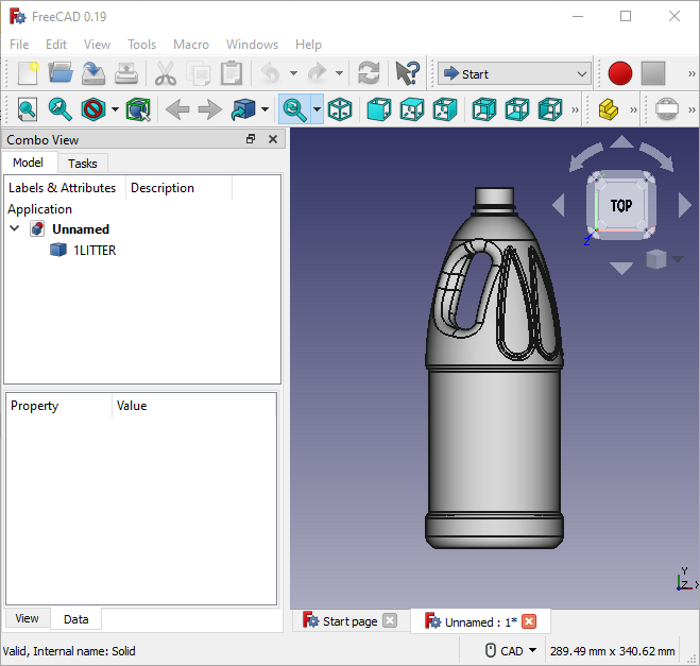

FreeCAD

FreeCADè un software di progettazione CAD gratuito e open source che consente di visualizzare file STP. Può essere utilizzato anche per visualizzare vari altri file di modelli 2D/3D, come DWG, DXF, OBJ, DAE, PLY, IGS, IFC, STL, WRL, VRML, ecc. In esso è possibile trovare una varietà di strumenti di visualizzazione come diversi stili di disegno, spostamento, panoramica, rotazione, zoom avanti/indietro, modalità di visualizzazione multiple, ecc. Fornisce inoltre una funzione di misurazione per verificare la lunghezza tra due punti in un modello.

Può anche essere utilizzato per modificare file STP poiché è principalmente un file. Per questo offre diversi banchi da lavoro; puoi scegliere il tipo di strumenti con cui desideri modificare il modello 3D. Inoltre, ti consente di convertire STP in altri formati di file 3D supportati.

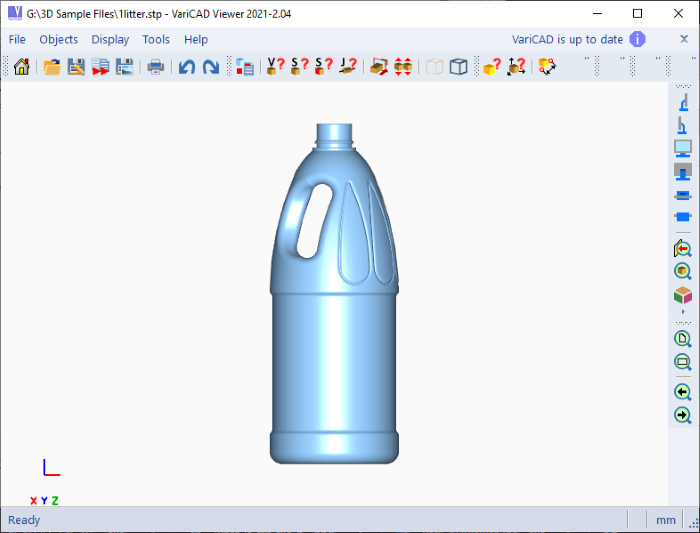

Visualizzatore VariCAD

VariCADViewer è un simpatico visualizzatore di file STP gratuito per Windows 10. Puoi usarlo per visualizzare file STP, DWG e DXF. Offre numerosi strumenti di visualizzazione validi come pannello di navigazione, zoom, rotazione, panoramica, vista posteriore, vista frontale, vista dal basso, vista perpendicolare al piano, vista isometrica e altro ancora. Fornisce alcuni strumenti di misurazione sulla barra degli strumenti utilizzando i quali è possibile misurare il volume del solido, le coordinate del baricentro, la densità di massa, l'area superficiale e il momento di inerzia. È inoltre possibile visualizzare informazioni su oggetti 3D, spazio e distanza.

Oltre a visualizzare i file STP, può essere utilizzato per convertire STP in un'immagine ad alta risoluzione. Contiene una funzione di conversione file batch che consente di convertire file in batch da un formato a un altro, ad esempio da STEP a IGES, da STEP a STL, ecc.

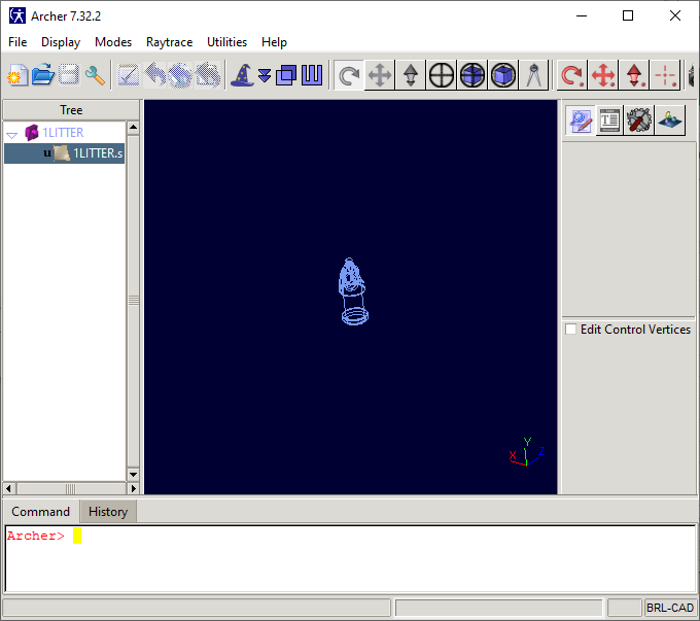

BRL-CAD

BRL-CADè un software di modellazione gratuito che ti consente di visualizzare file STP su Windows 10. Fornisce pratici strumenti di visualizzazione per visualizzare correttamente un modello STP da diversi orientamenti. Alcuni dei suoi strumenti includono uno strumento di misurazione, un'opzione di abilitazione dell'illuminazione, una vista in scala, una modalità di selezione dei componenti, una funzione di ray tracing e rotazione, ecc. Puoi anche modificare i file STP utilizzandolo.

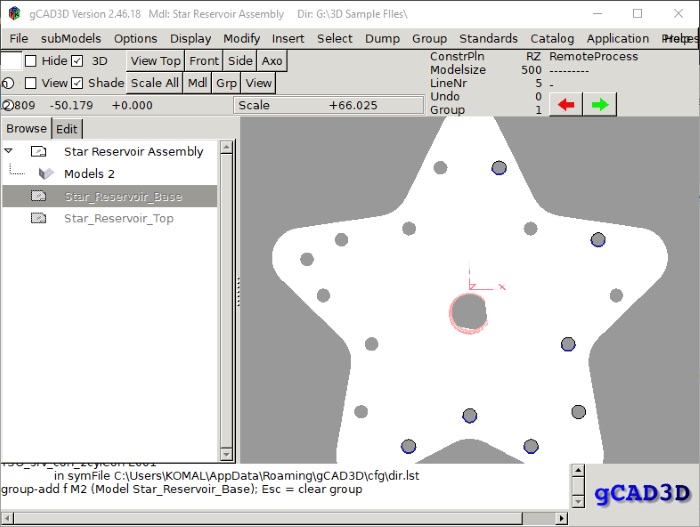

gCAD3D

gCAD3Dè un visualizzatore di file STP gratuito e open source per Windows 10. Puoi persino modificare i file STP utilizzandolo. Fornisce funzionalità di visualizzazione standard come modalità di visualizzazione multiple (superiore, inferiore, anteriore, ecc.), opzioni di ombreggiatura, ecc. Puoi anche visualizzare IGES, DXF, VRML, SVG e altri file al suo interno.

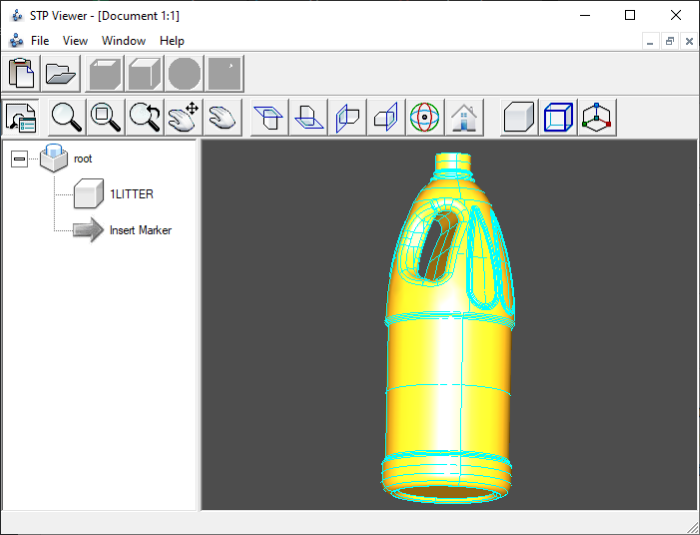

Visualizzatore STP

STP Viewer è un freeware dedicato che puoi utilizzare per aprire e visualizzare file STP in Windows 10. Puoi visualizzare un modello in diversi orientamenti e modalità di visualizzazione, come superiore, inferiore, anteriore, posteriore, sinistra, destra, laterale, ecc. Inoltre, offre funzionalità come zoom normale, zoom dinamico, panoramica dinamica, panoramica globale, rotazione dinamica e altro ancora.

Puoi ottenere questo software dastpviewer.com.

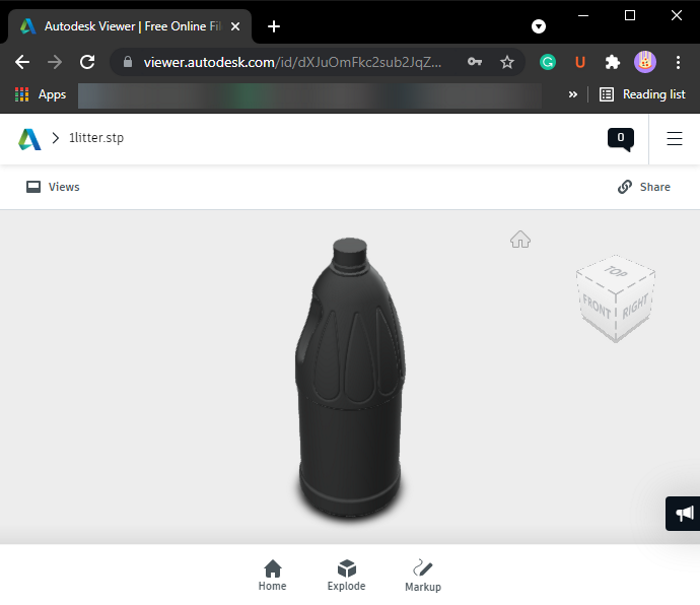

2] Visualizza il file STP utilizzando uno strumento online gratuito come Autodesk Viewer

Alcuni strumenti online gratuiti ti consentono di visualizzare file STP. Ecco alcuni dei migliori siti Web di visualizzatori di file STP online che puoi utilizzare per visualizzare i modelli 3D salvati nel file STP:

Proprio come qualsiasi strumento online, puoi aprire questi visualizzatori nel tuo browser web, importare il file STP dal tuo PC e quindi visualizzare il modello 3D salvato al suo interno. Questi forniscono tutti gli strumenti utili e utili per visualizzare e analizzare correttamente un file STP, come cambiare la modalità di visualizzazione, misurare la distanza tra i punti, ingrandire/ridurre, eseguire la panoramica, ruotare, ecc. Questi servizi Web consentono anche di visualizzare altri file CAD tra cui IGES, OBJ, PLY, DWG, DXF, ecc.

Questo è tutto!
