Hoe u een staaf- of cirkelvoortgangsgrafiek maakt in Excel

Een diagram is een grafische weergave van gegevens, zoals een cirkeldiagram, staafdiagram, lijndiagram, enz. Diagrammen kunnen de informatie interessant, aantrekkelijk en gemakkelijk leesbaar maken voor uw publiek.

Wat is een voortgangsgrafiek?

Een voortgangsgrafiek is een grafische weergave van de mate van voltooiing van onderhanden werk. Voortgangsgrafieken helpen individuen hun doelstellingen te bewaken en leveren cruciale gegevens voor strategische besluitvorming.

Hoe u een voortgangsgrafiek maakt in Excel

Volg de onderstaande tutorial om een ​​voortgangsgrafiek in Excel te maken.

Hoe u een voortgangsstaafdiagram maakt in Excel

Volg de stappen om een ​​voortgangsbalkdiagram te maken:

LaunchExcel.

Voer enkele gegevens in uw spreadsheet in of gebruik bestaande gegevens.

Markeer het gegevensbereik.

Klik op deInvoegentabblad.

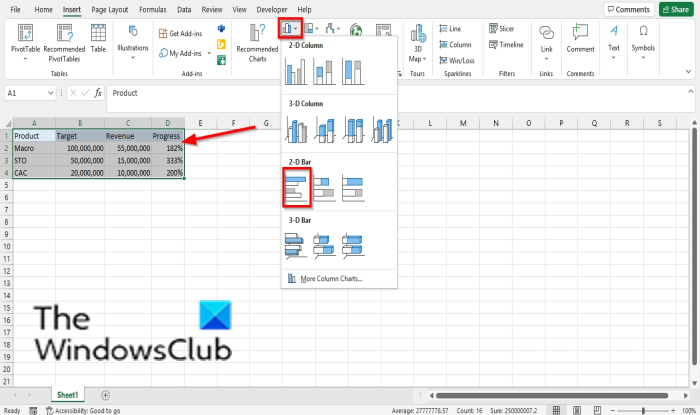

Klik op deKolom- of staafdiagram invoegenknop in deGrafiekengroep en selecteer deGeclusterde balkonderde 2D-balkuit het menu.

De geclusterde balk verschijnt op het werkblad.

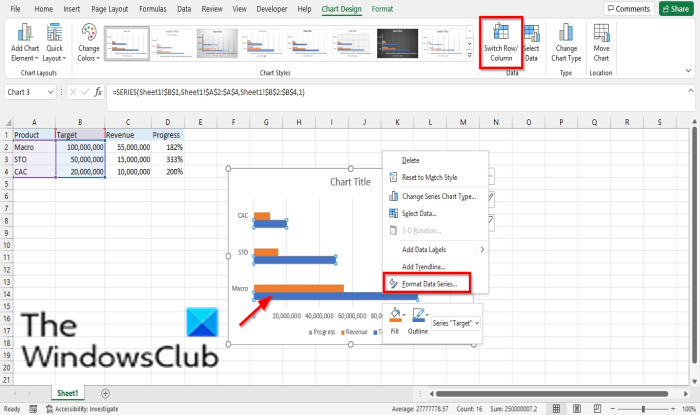

Klik op deWissel van rij/kolomom de kolom Product in de tabel op de verticale as te plaatsen.

De kolom Product schakelt over naar de verticale as en de andere kolommen schakelen over naar de legenda-invoer in het diagram.

Klik met de rechtermuisknop op de doelgegevensreeks en kiesFormatteer gegevensreeksenvanuit het contextmenu.

AFormatteer gegevensreeksenvenster verschijnt aan de rechterkant.

Klik op deVulling en lijntabblad.

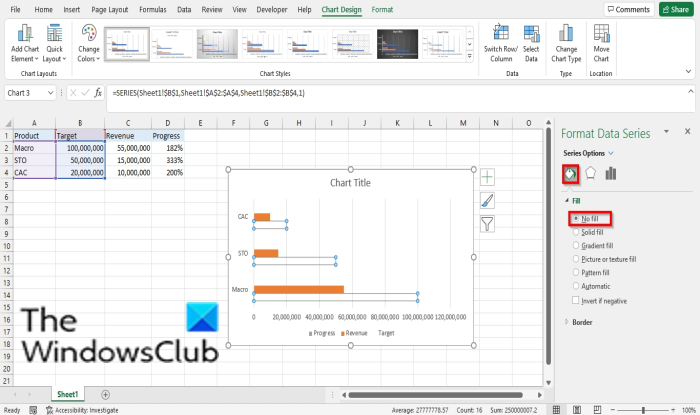

KlikVullenen klik vervolgensGeen vulling.

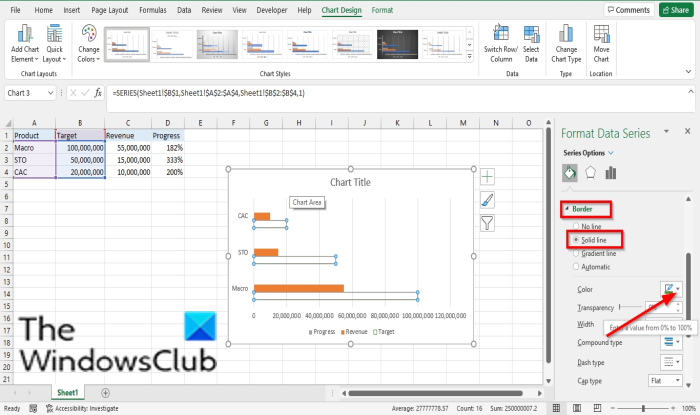

KlikGrensen selecteerVaste lijn.

Kies vervolgens een kleur voor de rand van de niet-gevulde balk.

Sluit deFormatteer gegevensreeksenvenster.

Klik op het diagramplotgebied en klik vervolgens op deOntwerpgrafiektabblad.

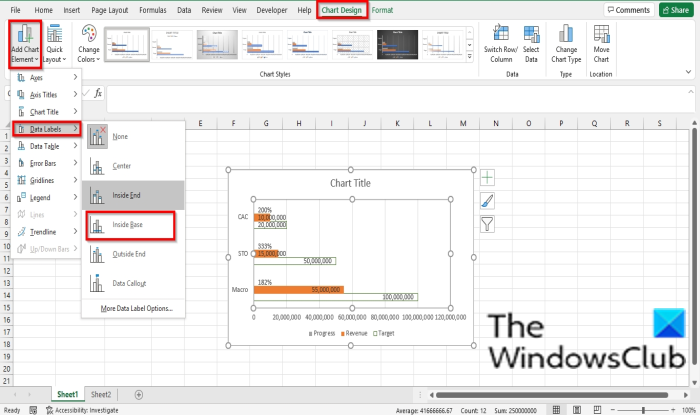

Klik vervolgens op deGrafiekelement toevoegenknop, beweeg de cursor eroverGegevenslabelsen selecteerBinnenbasis.

Alle gegevensreeksen worden in het staafdiagram ingevoegd.

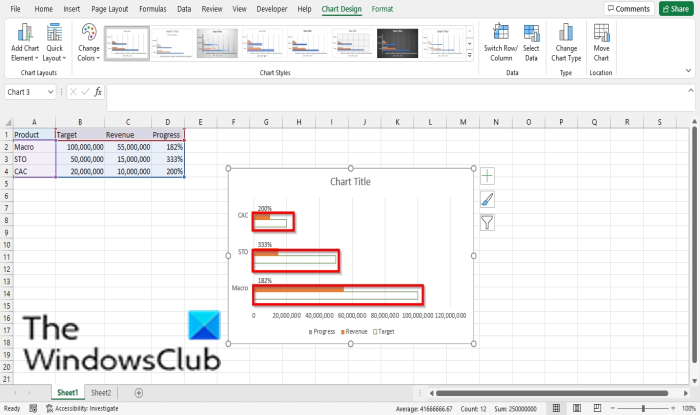

Verwijder alle gegevenslabels in de staafdiagrambalk, behalve het percentage.

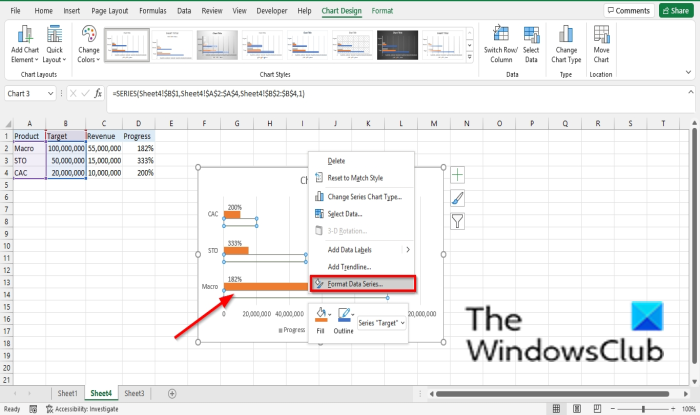

Klik opnieuw met de rechtermuisknop op de doelgegevensreeks en kiesFormatteer gegevensreeksenvanuit het contextmenu.

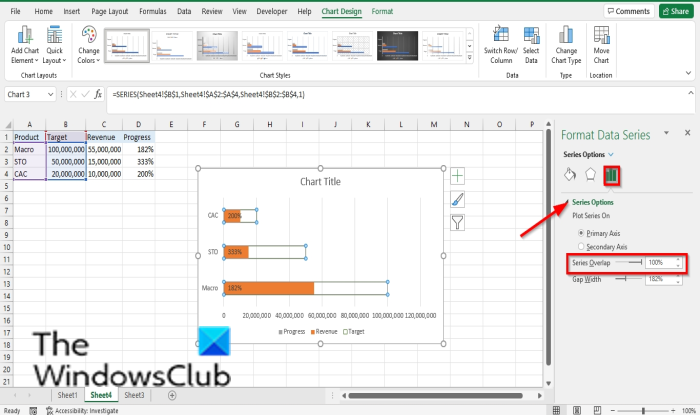

OnderSerie, optiesstel deSerie overlaptot 100%.

Klik op de horizontale (waarde)-as.

Op deFormatteer gegevensreeksenvenster aan de rechterkant, klik op deAs-optiesknop.

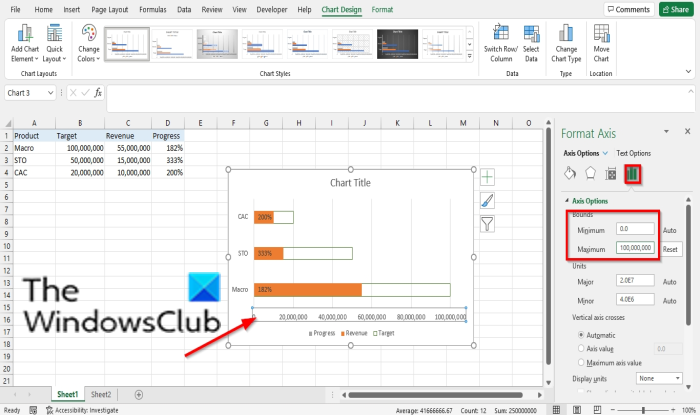

Stel de maximale doelwaarde voor uw diagram in in hetMaximaalinvoervak.

Sluit deFormatteer gegevensreeksenvenster.

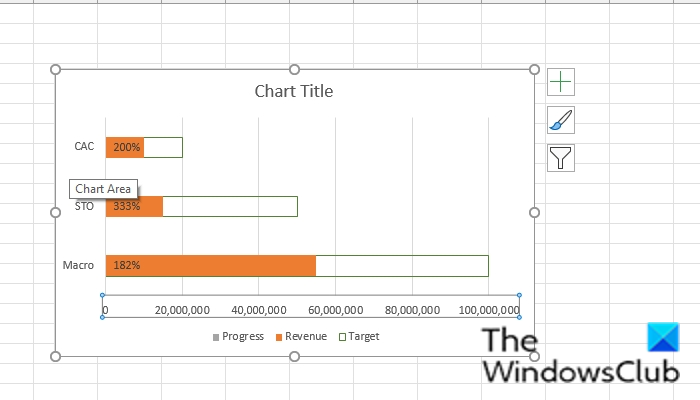

Nu hebben we een voortgangsbalkdiagram.

Hoe u een voortgangscirkeldiagram maakt in Excel

LaunchExcel.

Voer enkele gegevens in uw spreadsheet in of gebruik bestaande gegevens.

Markeer het gegevensbereik.

Klik op deInvoegentabblad.

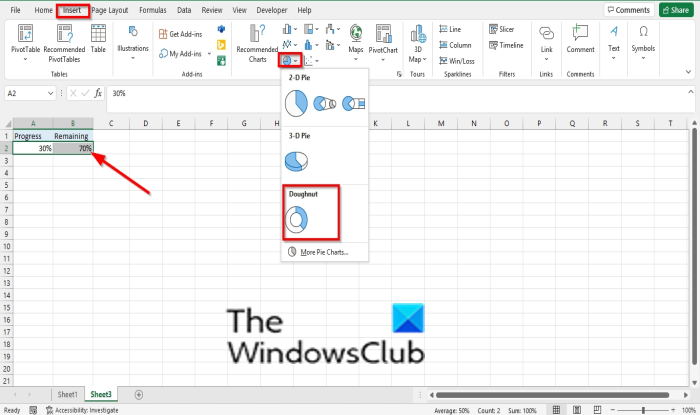

Klik op deCirkel- of ringdiagram invoegenknop in deGrafiekengroeperen en selecterenDonutuit het vervolgkeuzemenu.

Nu gaan we de grootte van de gaten in het ringdiagram wijzigen.

Dubbelklik op een van de donutplakken; We verdubbelen bijvoorbeeld serie 1, punt 1.

DeGegevenspunt formatterenvenster verschijnt aan de rechterkant.

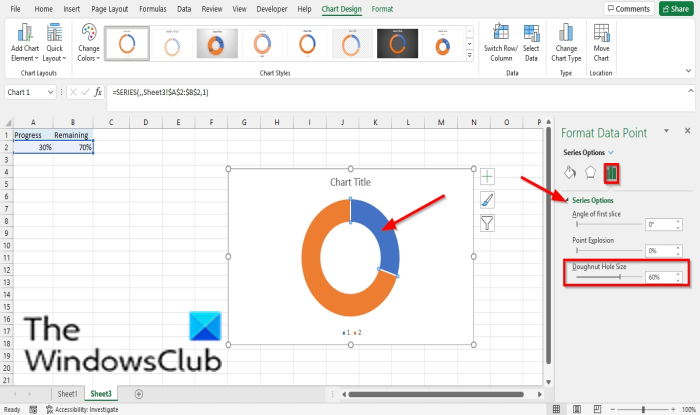

Op deSerie optiestabblad, onderSerie opties,stel deGrootte van het gat in de donutnaar60%.

Nu gaan we de segmenten van het ringdiagram opnieuw kleuren.

Klik nog steeds in het serie 1-punt-1-segment op deVulling en lijntabblad op deGegevenspunt formatterenvenster.

OnderVullen, klikStevige vulling.

Kies dan een kleur.

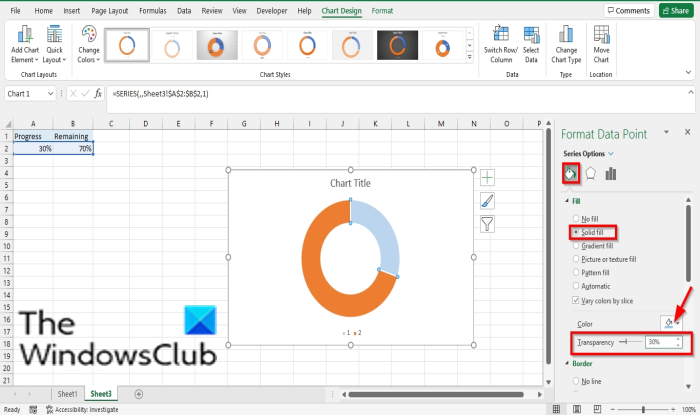

Stel deTransparantienaar 30%.

Dubbelklik in het diagram op het serie 1, punt 2-segment om de serie 1, punt 2 aan te passen.

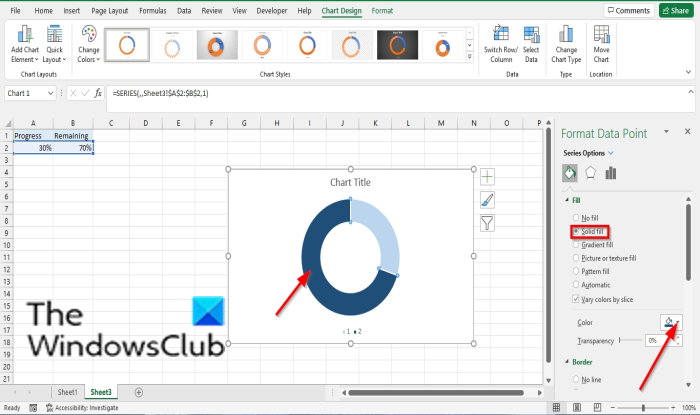

Nog steeds op deVulling en lijntabblad, klikVullenen klik vervolgensStevige vulling.

Kies een kleur.

Klik op het tekengebied op het diagram en klik vervolgens op een segment om zowel serie 1, punt 1 als serie 1, punt 2 te selecteren.

Klik vervolgens op het serie 1 punt 1 segment en selecteer deVulling en lijntabblad op deFormatteer gegevensreeksenvenster.

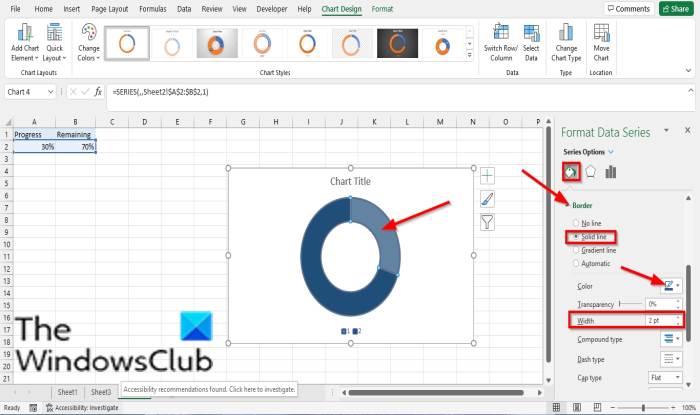

KlikGrens, selecteerVaste lijn,en kies een kleur.

Ook onderGrens, stel de breedte in op2 pnt.

Sluit deFormatteer gegevensreeksenvenster.

Nu gaan we een tekstvak aan het diagram toevoegen.

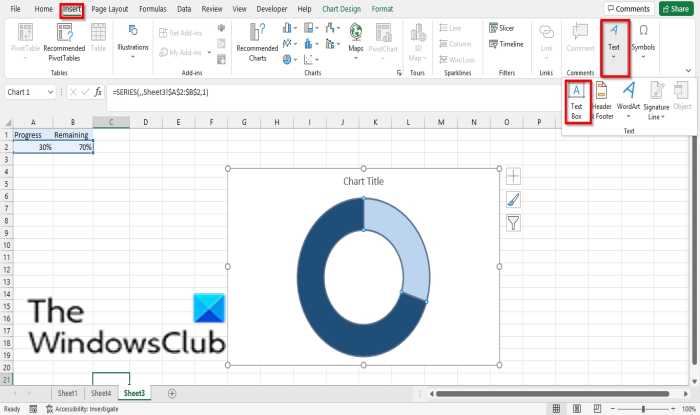

Klik op deInvoegentabblad.

KlikTeksten selecteer een tekstvak.

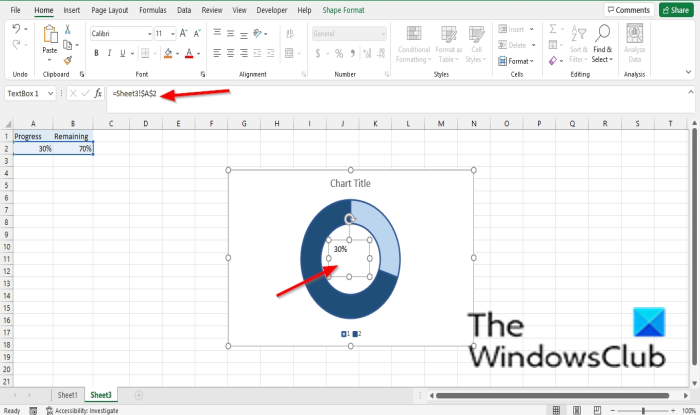

Teken de tekst in het gat van de donutcirkel.

Type=A2in de formulebalk en druk op Enter.

Pas de maat, het gewicht en de stijl aan naar jouw smaak.

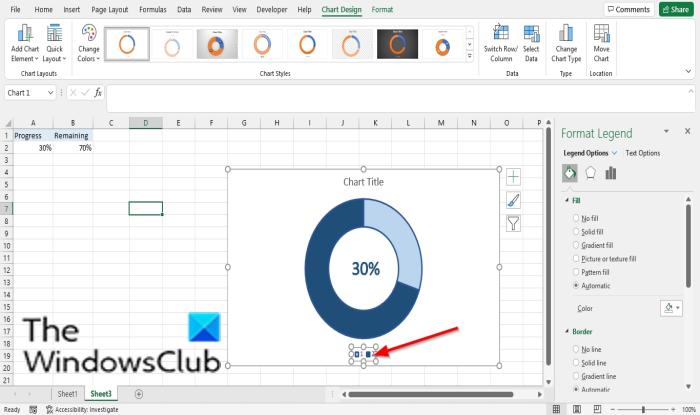

Verwijder de legenda-invoer.

Nu hebben we een voortgangscirkel.

Lezen:.

We hopen dat deze tutorial u helpt te begrijpen hoe u een voortgangsgrafiek kunt maken in Microsoft Excel; Als je vragen hebt over de tutorial, laat het ons dan weten in de reacties.
