Cómo crear un gráfico de progreso de barras o círculos en Excel

Un gráfico es una representación gráfica de datos, como un gráfico circular, un gráfico de barras, un gráfico de líneas, etc. Los gráficos pueden hacer que la información sea interesante, atractiva y fácil de leer para su audiencia.

¿Qué es un gráfico de progreso?

Un Cuadro de Progreso es una representación gráfica del grado de finalización del trabajo en progreso. Los gráficos de progreso ayudan a las personas a monitorear sus objetivos y proporcionan datos críticos para la toma de decisiones estratégicas.

Siga el tutorial a continuación para crear un gráfico de progreso en Excel.

Cómo hacer un gráfico de barras de progreso en Excel

Siga los pasos para crear un gráfico de barras de progreso:

LanzamientoSobresalir.

Ingrese algunos datos en su hoja de cálculo o use datos existentes.

Resalte el rango de datos.

Haga clic en elInsertarpestaña.

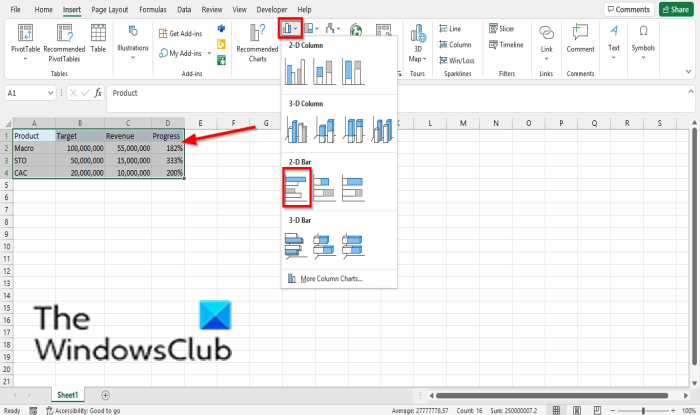

Haga clic en elInsertar gráfico de columnas o barrasbotón en elGráficosgrupo y seleccione elBarra agrupadabajola barra 2-Ddesde el menú.

La barra agrupada aparecerá en la hoja de cálculo.

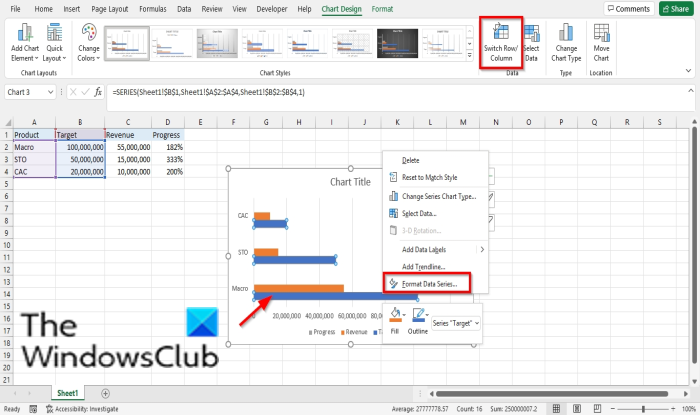

Haga clic en elCambiar las filas/columnapara colocar la columna Producto en la tabla en el eje vertical.

La columna Producto cambiará al eje vertical y las otras columnas cambiarán a la entrada de leyenda en el gráfico.

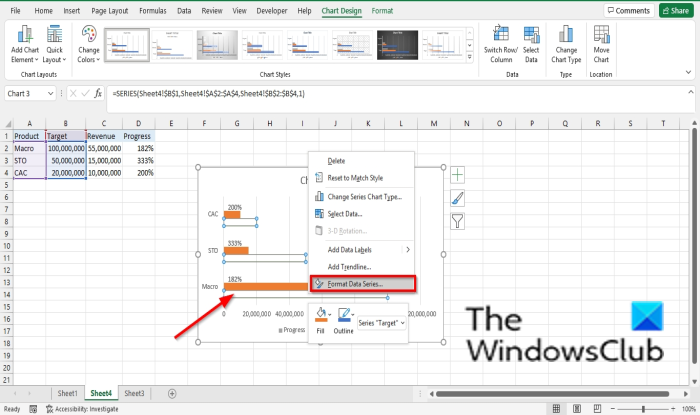

Haga clic derecho en la serie de datos de destino y elijaFormatear serie de datosdesde el menú contextual.

AFormatear serie de datosEl panel aparecerá a la derecha.

Haga clic en elRellenar y alinearpestaña.

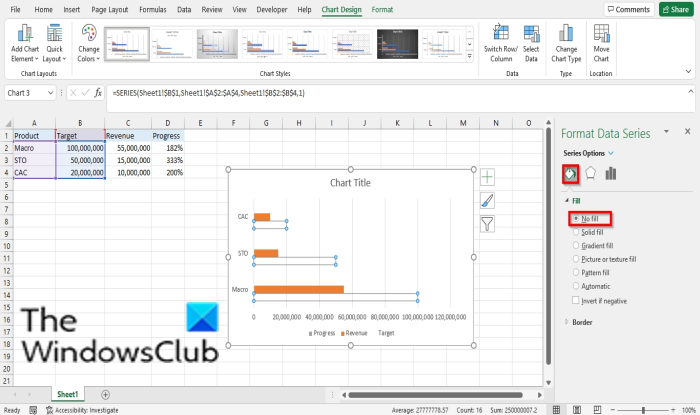

Hacer clicLlenar, luego haga clicSin relleno.

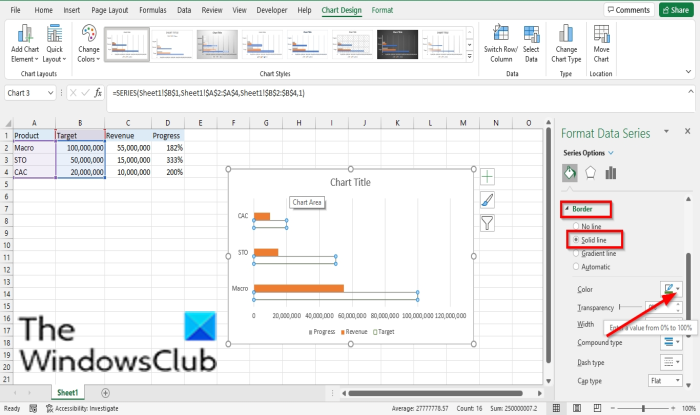

Hacer clicBordey seleccioneLínea continua.

Luego elige un color para el borde de la barra sin relleno.

Cierra elFormatear serie de datoscristal.

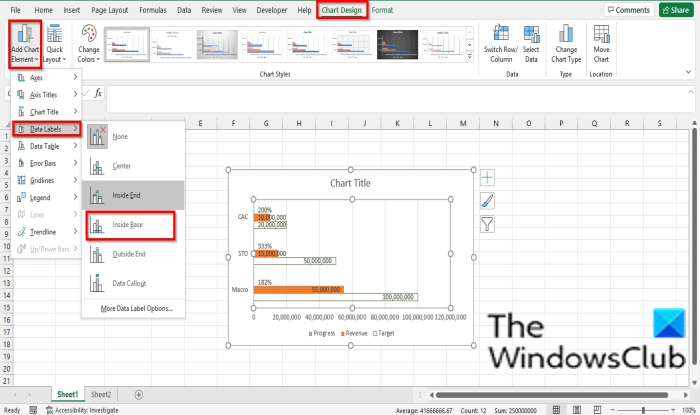

Haga clic en el área del gráfico y luego haga clic en eltabla de diseñopestaña.

Luego, haga clic en elAgregar elemento de gráficobotón, coloque el cursor sobreEtiquetas de datosy seleccioneBase interior.

Todas las series de datos se insertan en el gráfico de barras.

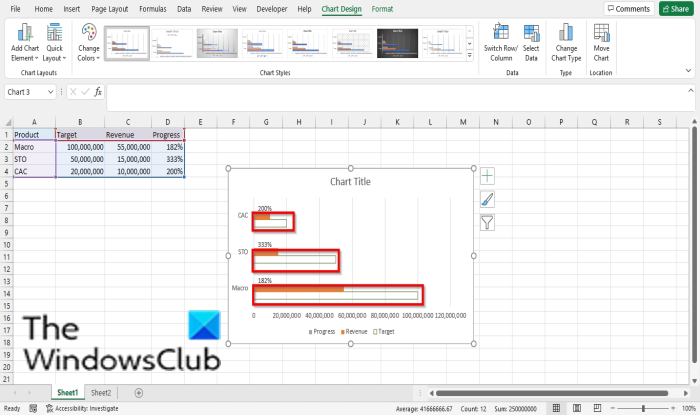

Elimine todas las etiquetas de datos dentro de la barra del gráfico de barras excepto el porcentaje.

Haga clic con el botón derecho en la serie de datos de destino nuevamente y elijaFormatear series de datosdesde el menú contextual.

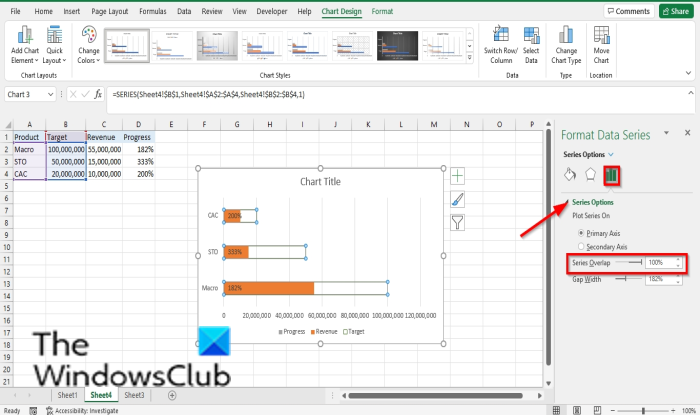

BajoSerie, opcionesestablecer elSuperposición de seriesal 100%.

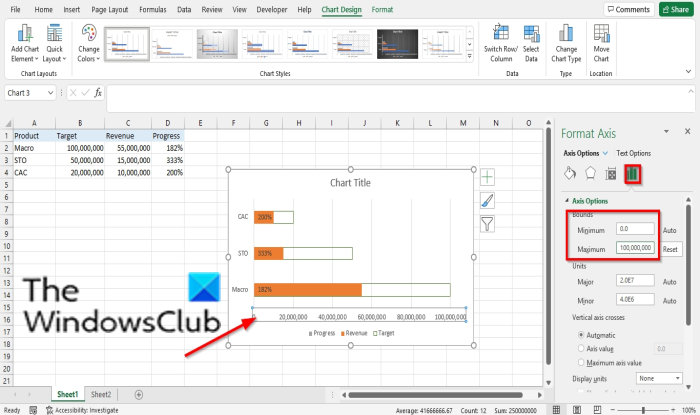

Haga clic en el eje horizontal (valor).

en elFormatear serie de datospanel de la derecha, haga clic en elOpciones de ejebotón.

Establezca el valor objetivo máximo para su gráfico en elMáximocuadro de entrada.

Cierra elFormatear serie de datoscristal.

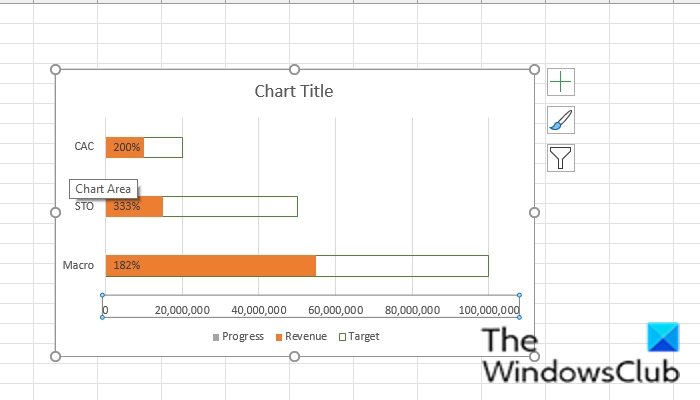

Ahora tenemos un gráfico de barras de progreso.

Cómo hacer un gráfico circular de progreso en Excel

LanzamientoSobresalir.

Ingrese algunos datos en su hoja de cálculo o use datos existentes.

Resalte el rango de datos.

Haga clic en elInsertarpestaña.

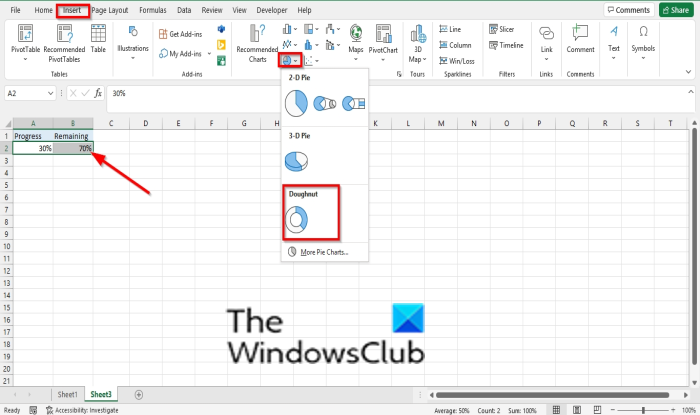

Haga clic en elInsertar gráfico circular o de anillosbotón en elGráficosagrupar y seleccionarRosquillaen el menú desplegable.

Ahora vamos a cambiar el tamaño del agujero del gráfico de anillos.

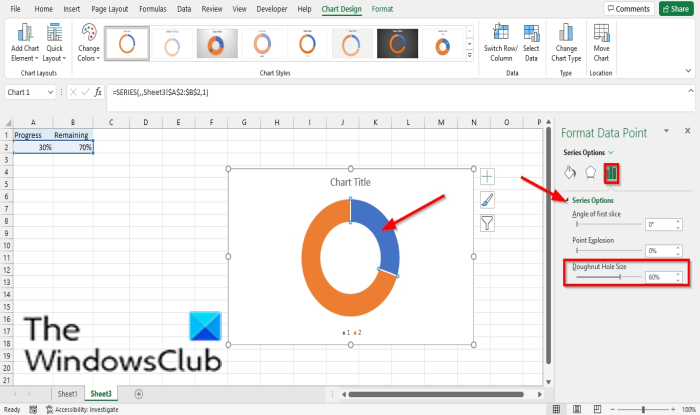

Haga doble clic en cualquiera de las porciones de donut; por ejemplo, duplicaremos la serie 1 punto 1.

ElFormatear punto de datosEl panel aparecerá a la derecha.

en elOpciones de seriepestaña, debajoOpciones de serie,establecer elTamaño del agujero del donuta60%.

Ahora vamos a cambiar el color de las porciones del gráfico de anillos.

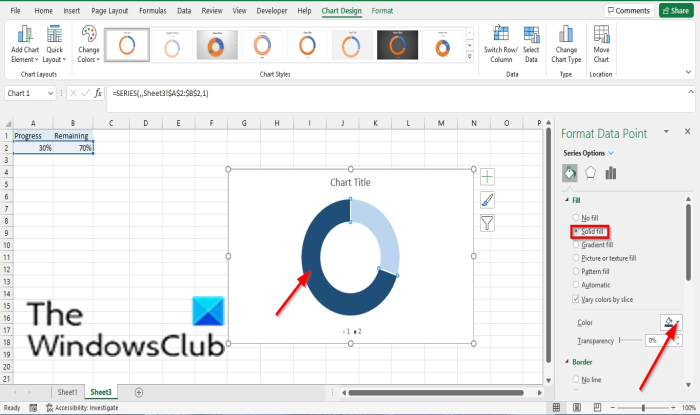

Aún así, en el segmento de la serie 1 punto 1, haga clic en elRellenar y alinearpestaña en elFormatear punto de datoscristal.

BajoLlenar, haga clicRelleno sólido.

Luego elige un color.

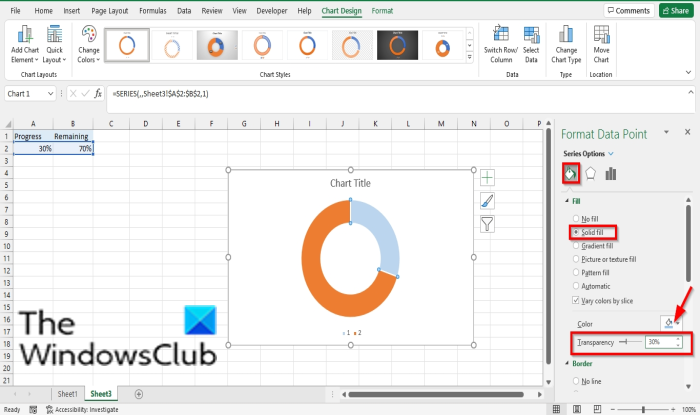

Establecer elTransparenciaa 30%.

En el gráfico, haga doble clic en el segmento de la serie 1 punto 2 para personalizar la serie 1 punto 2.

Aún así, en elRellenar y alinearpestaña, haga clicLlenar, luego haga clicRelleno sólido.

Elige un color.

Haga clic en el área de trazado en el gráfico y luego haga clic en un sector para seleccionar tanto la serie 1 punto 1 como la serie 1 punto 2.

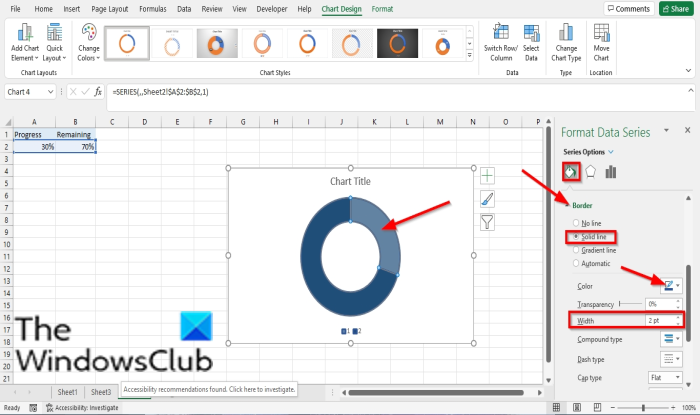

Luego haga clic en el segmento serie 1 punto 1 y seleccione elRellenar y alinearpestaña en elFormatear serie de datoscristal.

Hacer clicBorde, seleccionarlínea continua,y elige un color.

Además, bajoBorde, establezca el ancho en2 puntos.

Cierra elFormatear serie de datoscristal.

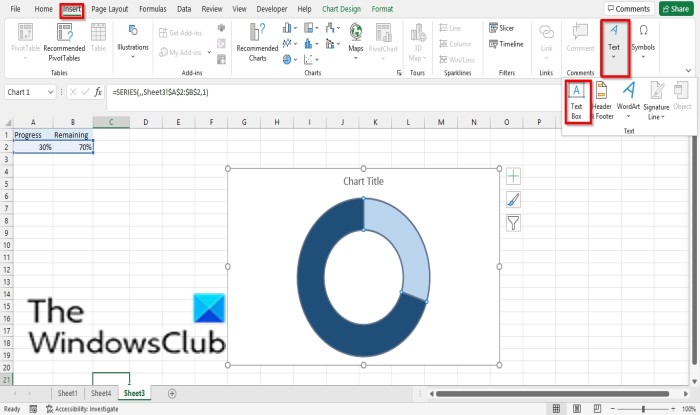

Ahora, agregaremos un cuadro de texto al gráfico.

Haga clic en elInsertarpestaña.

Hacer clicTextoy seleccione un cuadro de texto.

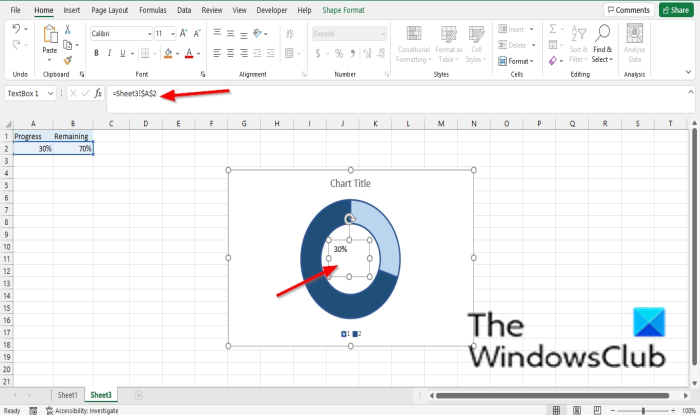

Dibuja el texto en el agujero del círculo del donut.

Tipo=A2en la barra de fórmulas y presione enter.

Ajusta el tamaño, peso, estilo a tu gusto.

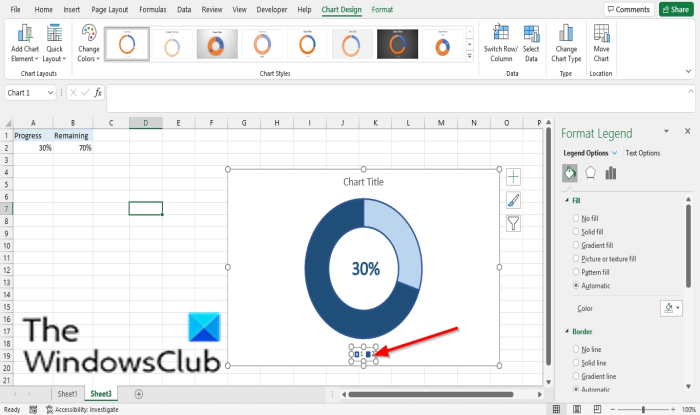

Eliminar la entrada de la leyenda.

Ahora tenemos un círculo de progreso.

Leer:.

Esperamos que este tutorial le ayude a comprender cómo crear un gráfico de progreso en Microsoft Excel; Si tiene preguntas sobre el tutorial, háganoslo saber en los comentarios.
